配筋

【配筋】页签的基本功能介绍，详细见：配筋

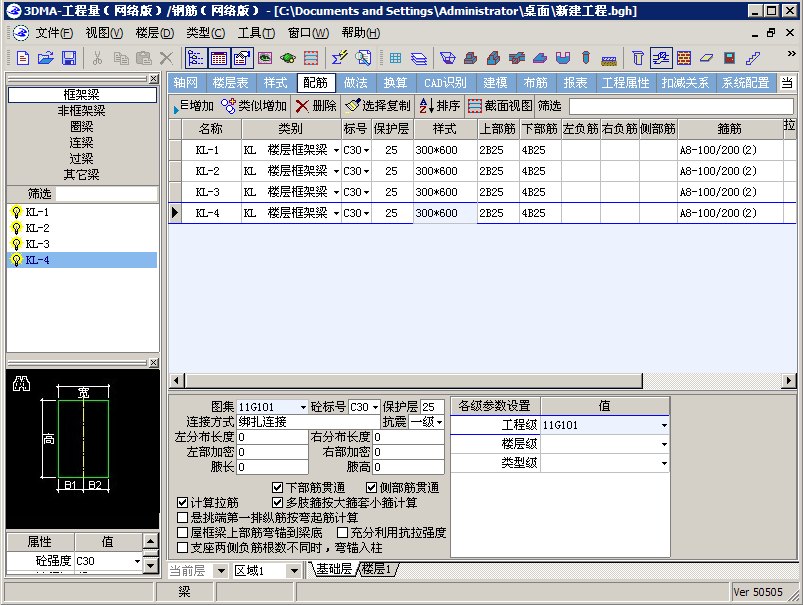

在【配筋】页签中可定义框架梁的钢筋类别，材质，钢筋标注和计算参数。

【类别】根据图纸选择对应类别，包括：楼层框架梁、屋面框架梁、框支梁、悬挑梁，默认类别为“楼层框架梁”。

【材质】材质包含砼标号与保护层。根据图纸选择相应的砼标号，范围为C15-C65标号；按照图纸录入对应保护层厚度。

【钢筋标注】包括上、下、侧布筋，箍筋，次梁吊筋、箍筋等。

录入标注时格式与图集一致，录入格式详细见：梁标注录入

【计算参数】默认参数已按图集设置，图纸中若有特殊构造可单独修改，

详细见： 计算参数

布筋

1.布置钢筋

框架梁为线状构件利用连线画布置钢筋，“线布置构件”具体操作详细见：连线画法

【布筋】页签下的常用操作如钢筋复制、移动旋转镜像、配筋样式格式刷等，

详细见：布筋， 当有CAD底图时可使用CAD底图识别集中标注与原位标注。

2.录入原位标注

原位标注可在不同位置录入，分别在明细列表和绘图区，见下图：

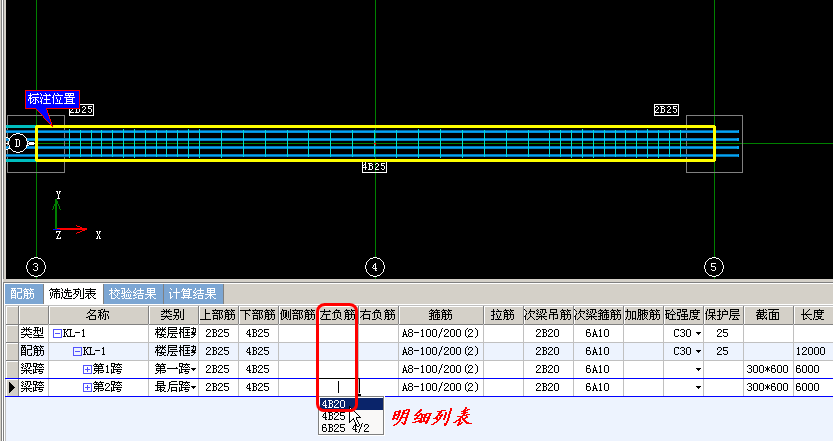

（1）在明细视图中录入。

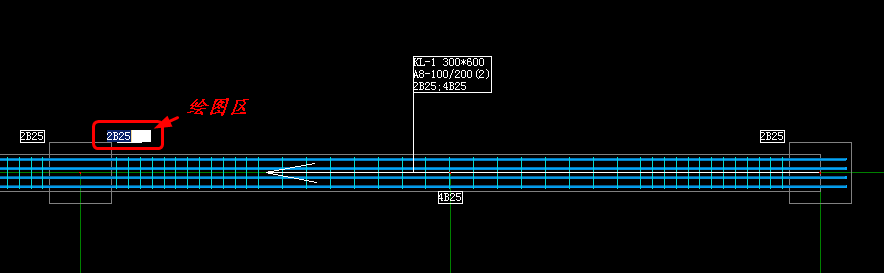

（2）在绘图区的原位标注位置中录入。

3.设置支座

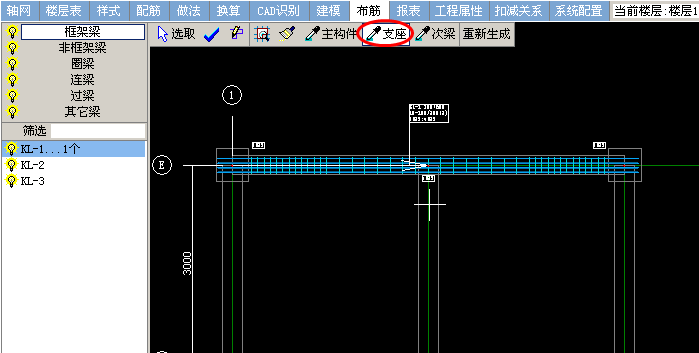

钢筋绘制完毕后，可对梁设置支座。如下图：

3.设置次梁

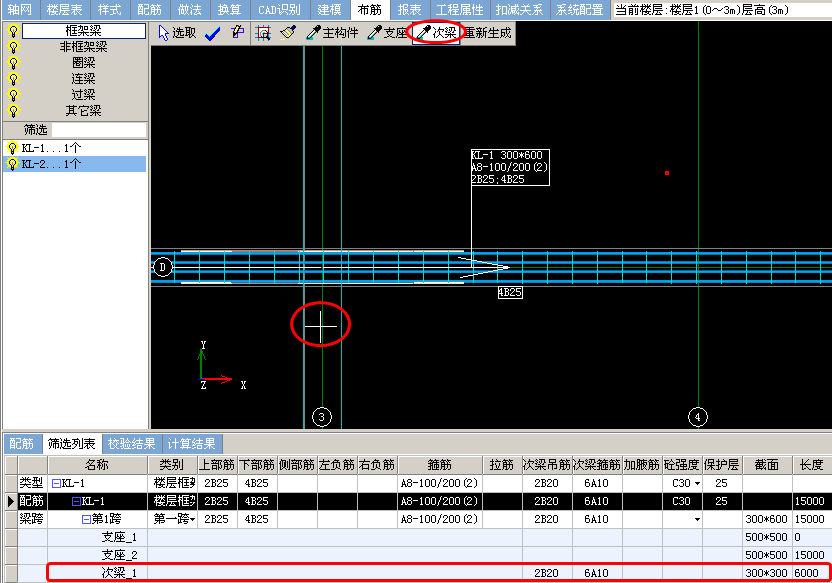

软件自动判断主梁与次梁，也可手动设置。如下图：

注意事项

1.软件中绘制构件时默认创建的梁钢筋支座、次梁设置规则。

（1）框架梁与框架梁

       1.1>截面相同：一个主梁，一个次梁

       1.2>截面不同：截面大的为主梁，小的为次梁

（2）非框架与非框架梁

       2.1>截面相同：一个主梁，一个次梁

       2.2>截面不同：截面大的为主梁，小的为次梁

（3）框架梁与非框架梁

       3.1>框架梁为支座，非框架梁为次梁

（4）井字梁

       4.1>一种特殊形式的非框架梁

       4.2>与非框架梁不再比较截面，直接默认为次梁。

常见问题

1.如何在梁中设置架力筋？

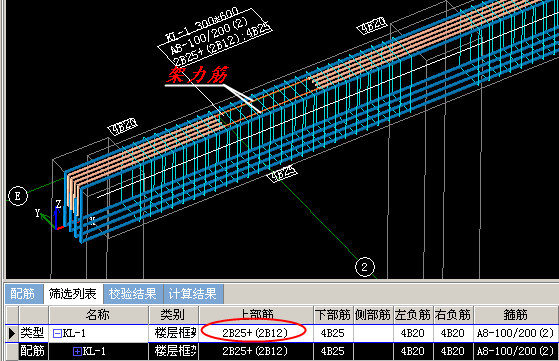

架力筋标注需要填写在上部筋的位置中，例如2D20+（2D12）表示上部筋为2D20、架力筋为2D12，输入架力筋时必须将架力筋标注写在括号内用加号相加。如下图

2.如何加快录入速度？

录入标注可使有多种方法，经常使用的有属性窗、明细列表、配筋页签，除此之外还有两个功能为参照布置、配筋样式格式刷是加快标注录入速度的方法。

3.工程中的斜梁钢筋能做吗？结果准确吗？

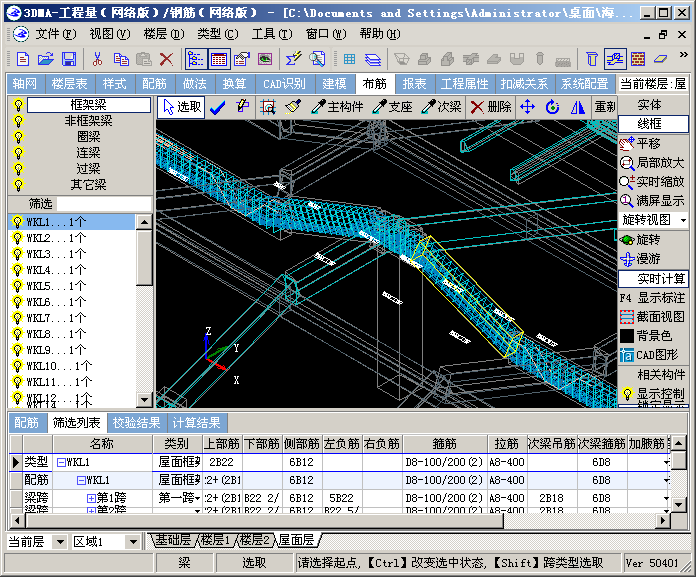

能做，3DMA是按照图集规定三维显示并计算，计算结果有很高的准确率，见下图：

4.双层梁钢筋如何绘制？

关于双层梁的钢筋绘制方法，详细见：双层梁钢筋绘制
