配筋

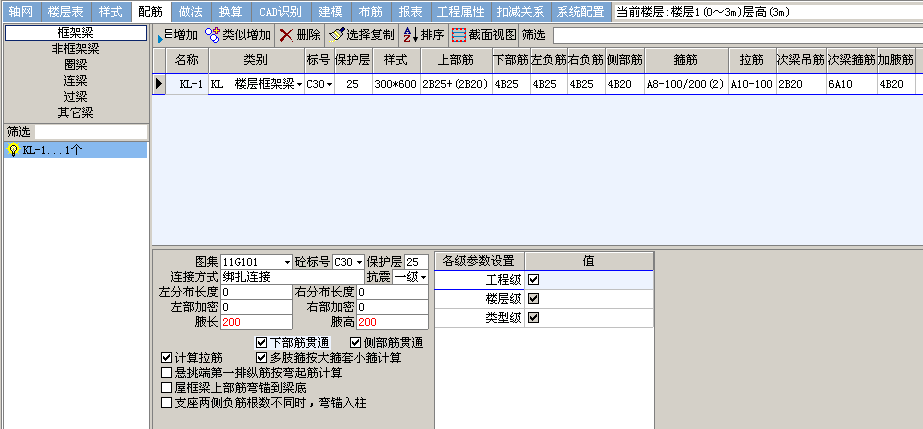

下图为框架梁配筋表：
定义上部筋、下部筋、左负筋、右负筋、侧部筋、箍筋、拉筋、次梁吊筋、次梁箍筋、加腋筋、架力筋。

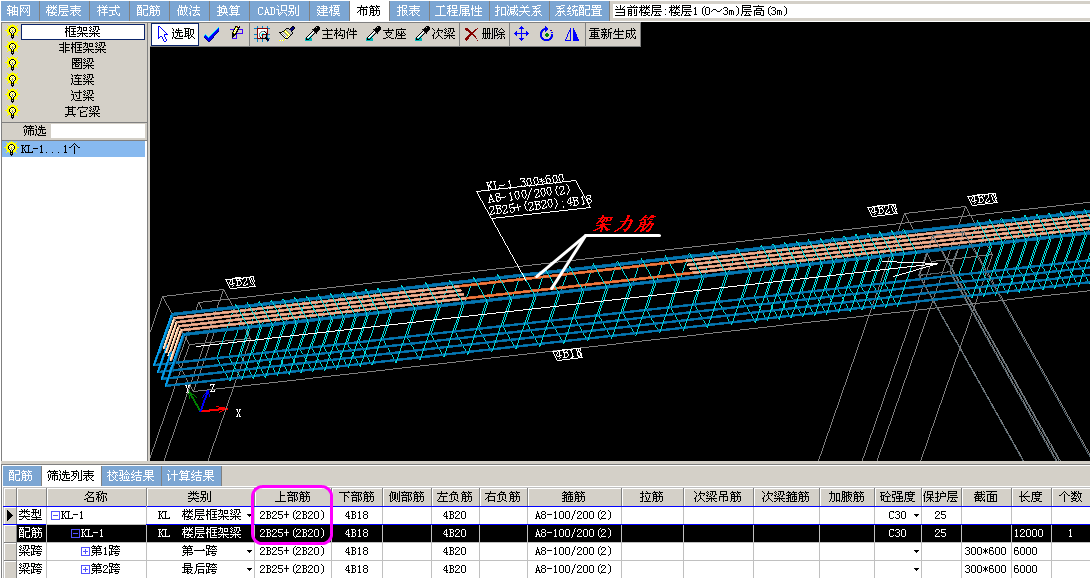

1.上部筋、架力筋：

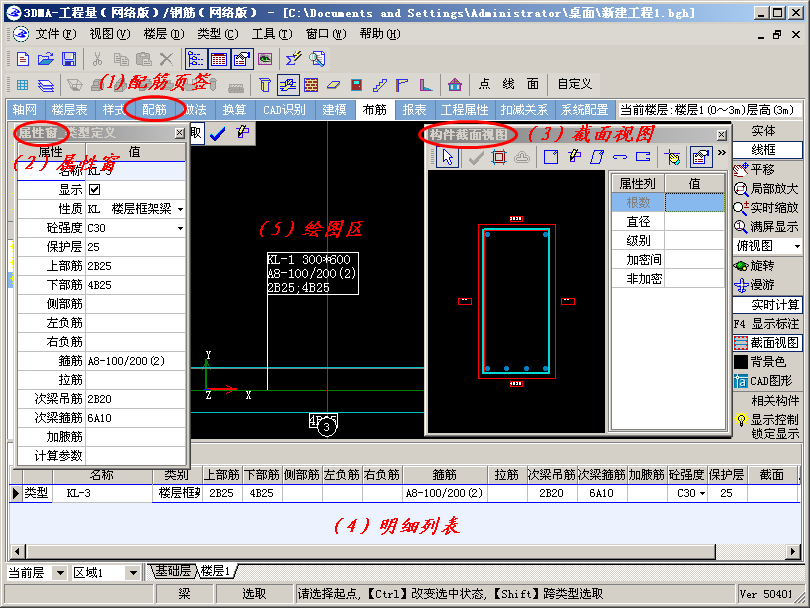

录入位置：在配筋页签、绘图区、属性窗、明细列表、截面视图中录入见图一：
标注梁上部贯通筋或架力筋，填写顺序依次为：数量、级别、直径，如：2B25表示二级钢筋，直径25，共2根；如果上部钢筋多余一排时则用斜线‘/’将个排数纵筋自上而下分开，如：6A25 4/2表示上一排纵筋为4A20，下一排纵筋为2A25，。当同排纵筋有不同直径时，用‘+’将不同直径纵筋相连。注写时将角筋写在前面，架力筋必须写在括号内。

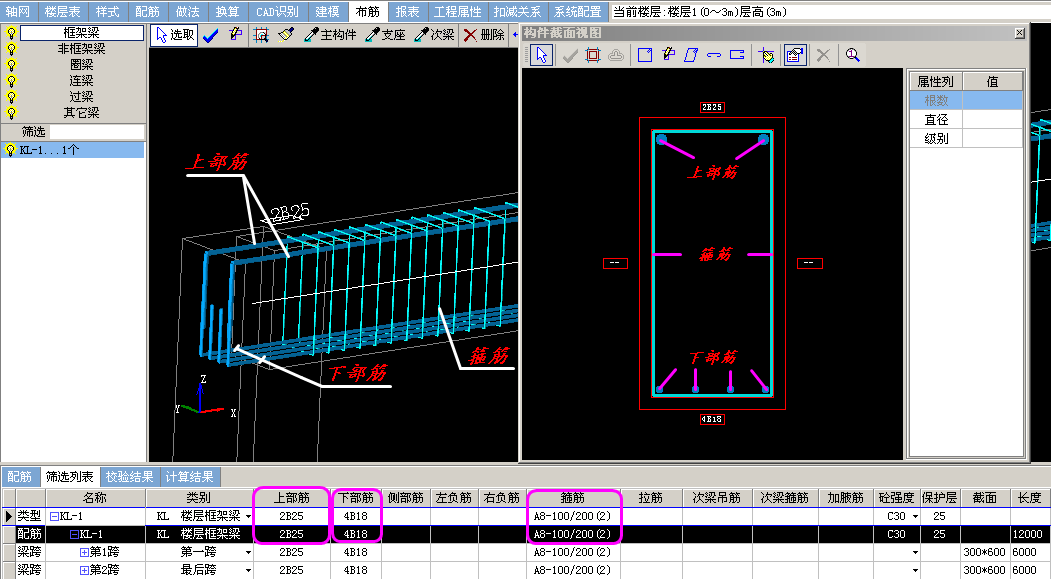

2.下部筋：
录入位置：在配筋页签、绘图区、属性窗、明细列表、截面视图中录入见图一：
下部筋为下部贯通筋，配筋填写顺序与上部筋相同。

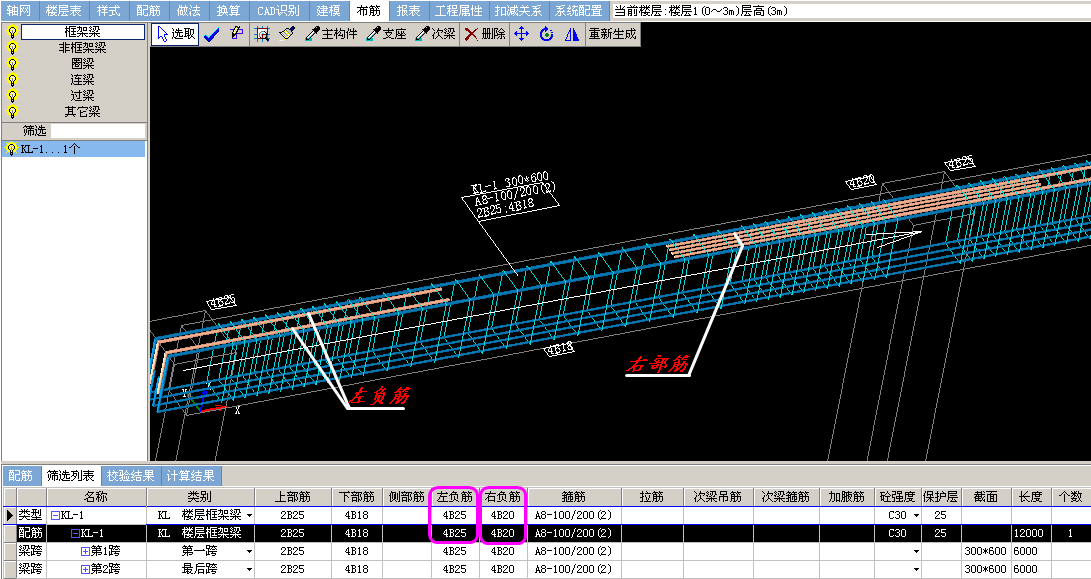

3.左负筋、右负筋：
录入位置：在属性窗、明细列表、绘图区录入见图一：
负筋与上部筋类似，如果需要确定指定上部负筋伸入支座的长度，请把长度写在括号内。
4.侧部筋：
录入位置：分别在配筋页签、绘图区、属性窗、明细列表中录入见图一：
梁侧面纵向钢筋，填写顺序依次为：数量-级别-直径，如：6B18表示二级钢筋，直径18，梁梁侧各3根。抗扭钢筋表示N6B18，构造钢筋表示为G6B18.
5.箍筋：
录入位置：可在配筋页签、属性窗、明细列表中录入见图一：
箍筋标注，包括钢筋级别、直径、加密区间距与非加密区间距，如：A10-100/200表示箍筋为直径为10的一级钢筋，加密区间为100，非加密区间为200，如果非加密区间与加密间距相同，也可以标为：A10-100，螺旋箍筋在前面加‘L’，具体规范按标注图集。

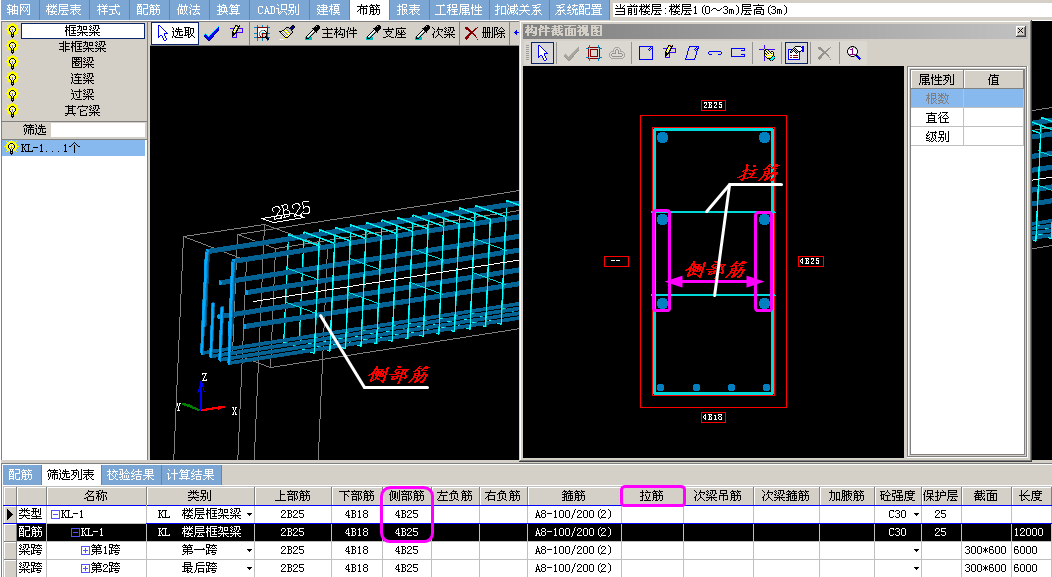

6.拉筋：
录入位置：可在配筋页签、属性窗、明细列表中录入见图一：
拉筋在梁中起到一个固定的作用，梁中拉筋可分为两种。
一种为矩形梁时，只有侧部筋的情况下才能有拉筋这一钢筋构造，用于固定侧部筋。当梁配筋中存在侧部筋时，软件按照图集中的规定默认创建出与箍筋相同直径的拉筋，此时就不用重复在配筋的“拉筋”这一项中填写。除此之外，另一种情况为异形的梁，此时拉筋不会按照侧部筋的添加而主动创建拉筋，而这些异形梁通常都会有标准的梁配筋详图，此时按照详图中的构造在截面视图中手动添加拉筋即可。
拉筋标注，包括钢筋级别、直径、加密区，例如：A6-200。

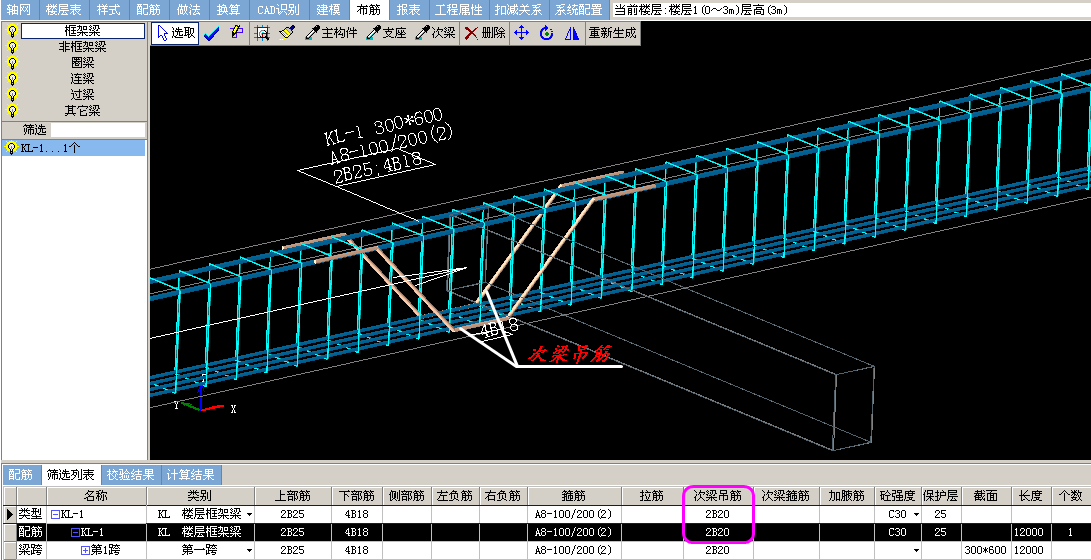

7.次梁吊筋：
录入位置：可在配筋页签、属性窗、明细列表中录入见图一：
使用于主梁与次梁相交的位置，若次梁以主梁为支座，可在主梁上添加次梁吊筋加固连接。
次梁吊筋标注：数量、级别、直径，如：2B20。
8.次梁箍筋：
录入位置：可在配筋页签、属性窗、明细列表中录入见图一：
次梁箍筋同样作用于主梁与次梁的加固。同样添加在主梁的“次梁箍筋”中，在图纸中通常以说明或者详图的形式给出。
次梁箍筋标注：数量、级别、直径，如：6A10。

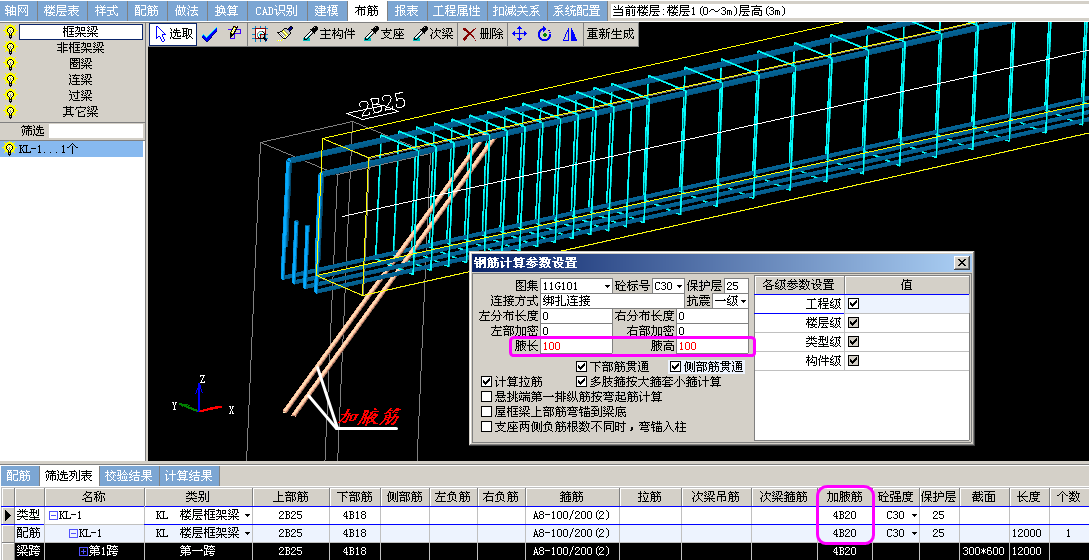

9.加腋筋：
录入位置：可在配筋页签、属性窗、明细列表中录入，之后在计算参数中录入加腋筋的宽根高见图一：
加腋筋用于柱与梁之间，对梁起到支撑的作用。加腋筋标注数量、级别、直径，如：4B20，但注意的一个问题就是，在软件中除了要输入加腋筋的配筋外还需要在“计算参数”中输入加腋筋的腋长与腋高。
10.转角筋
录入位置:可在配筋页签、属性窗、明细列表中录入。
转角筋主要用于圈梁的转角处，加固连接。转角筋标注录入顺序为：根数、钢筋等级、直径，例如2B10表示根数为两根，钢筋等级为二级、直径为10的钢筋。
11.转角箍筋
录入位置:可在配筋页签、属性窗、明细列表中录入。
转角箍筋标注录入顺序为：根数、钢筋等级、直径，例如2B10表示根数为两根，钢筋等级为二级、直径为10的钢筋。见下图：
