上下标高不同构件布置钢筋

在工程中以墙为例，一些墙俯视图重叠标高却不同，通常上下两道墙有厚度或者名称不同等特点。此时俯视图绘制墙钢筋，钢筋会布置在哪一个构件中？下面有几种绘制方法：

一、主构件设置

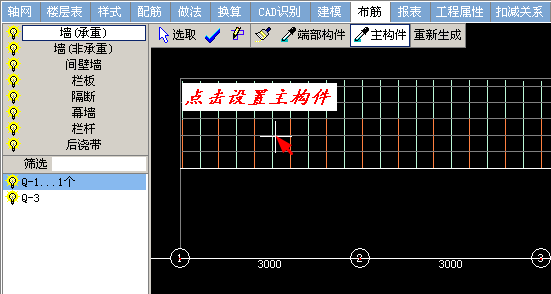

在布筋页签中布置墙钢筋后，可点击“主构件”选择需要布置钢筋的构件点击，即可切换钢筋布置位置，如下图：

二、隐藏构件

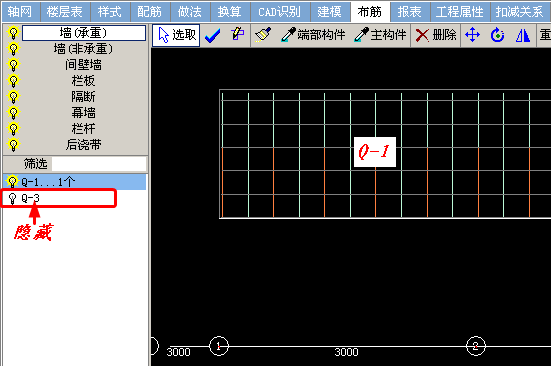

对不需要的构件进行隐藏即可正确布置钢筋，如下图：

三、选择类型定义

以上两种办法其实都比较麻烦，现在介绍利用类型定义的方法，可快速而又准确的绘制钢筋。

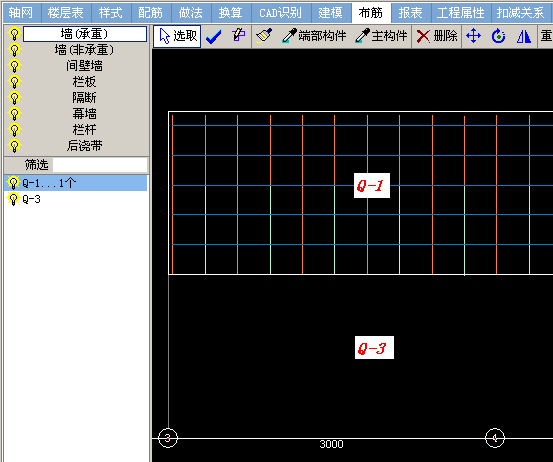

在布筋页签下，可以看到每个构件的类型定义，当布置上下两层钢筋时，被选择的构件类型定义优先被绘制，所以当绘制上面的墙时请选择上部墙的类型定义布置钢筋，即可优先布置上部墙，如下图：

同样，梁、板等钢筋都可以使用此方法来快速绘制。
