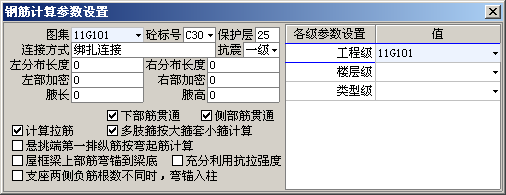

钢筋计算参数

查看钢筋计算参数介绍，请点击此处。

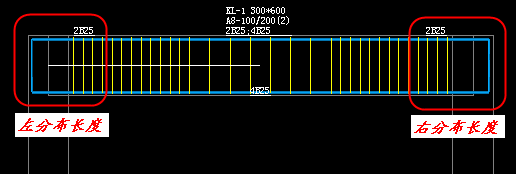

1.左分部长度/右分部长度：控制左右箍筋伸入支座的长度，可根据工程需要自行输入。

2.左部加密/右部加密：控制左右加密区长度。

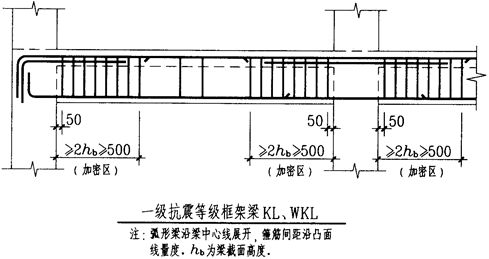

①.当该参数输入0时，软件按图集：03G101-1 第62、63页自动计算；

②.如果用户自行输入，则按输入值设置加密区范围。

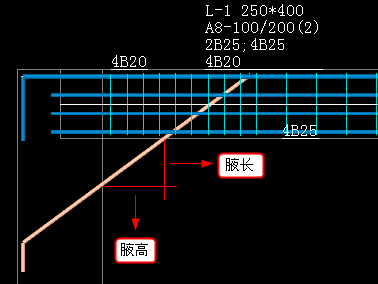

3.腋长/腋高：控制加腋筋长、高的长度，如下图。软件默认为0（单位：mm=毫米），可根据工程要求自行设置。

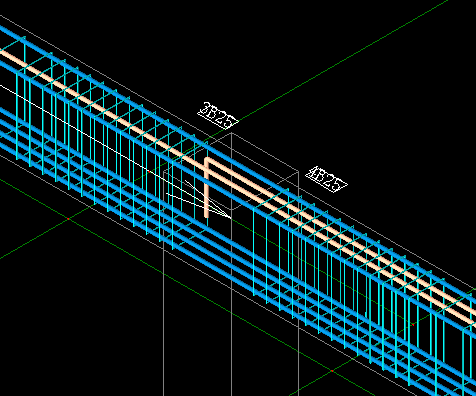

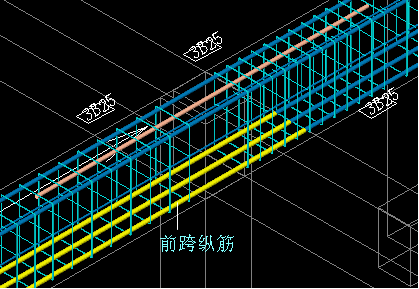

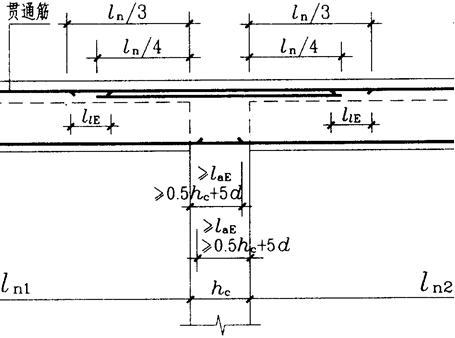

4.下部筋贯通：按图集03G101-1 56页规定，框架梁下部筋在中间支座处为前、后跨，对锚长度为=Lae（抗震锚固长度）与0.5倍hc（支座宽）+5d（钢筋直径）二者中的的最大值，见下面三个图。

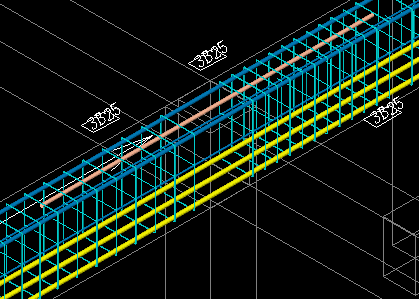

而实际工程中，一般中间支座前、后跨下部筋使用相同直径，所以采用贯通处理省料、省力。软件默认状态为“下部筋按贯通”，如果不符合实际工程要求可取消此选项。

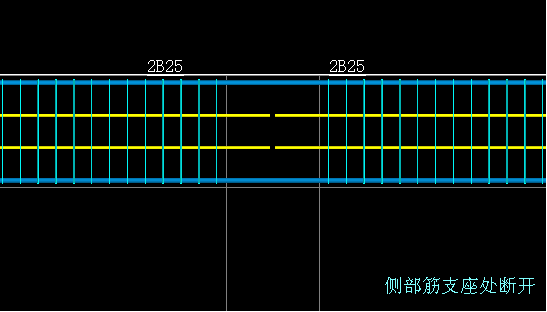

5.侧部筋贯通：图集03G101-1 第24页为侧部锚固规定要求。在实际施工中，侧部筋在支座处断开的构造会费工、费料（如下图），为了施工方便一般侧部筋在支座处是连续通过的。软件默认侧部筋支座连续通过，如果不符合实际工程要求可取消此选项。

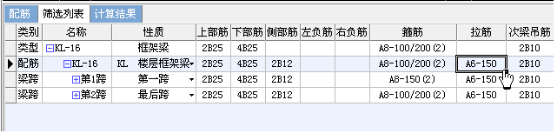

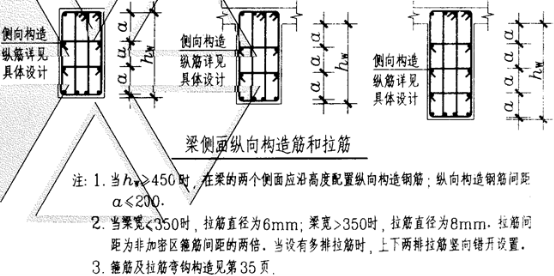

6.计算拉筋：软件默认侧部筋输入后，拉筋按图集03G101-1 第63页，梁侧面构造纵筋和拉筋构造要求自动计算，如工程有拉筋特殊要求，取消此选项。然后在“筛选列表”输入具体拉筋信息，如下图。

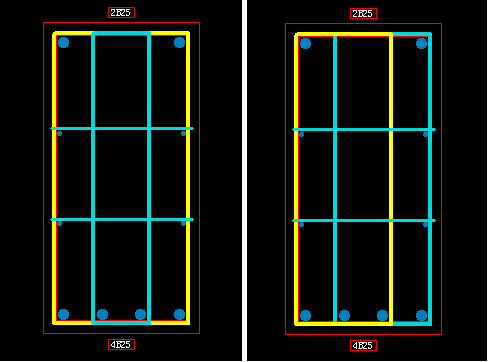

7.多肢箍按大箍套小箍计算：工程要求不同箍筋多肢箍时，组合方式各有不同，如下图。软件默认：多肢箍按大箍套小箍计算。如果需按等肢箍计算可取消此选项。

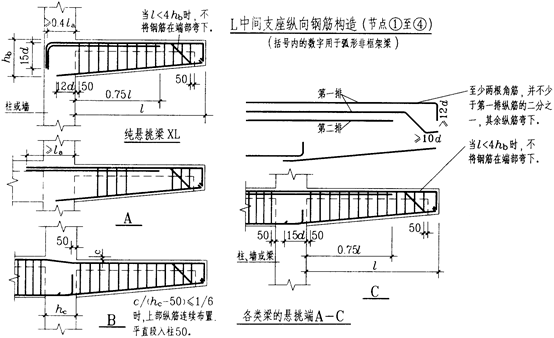

8.悬挑端第一排纵筋按弯起筋计算：软件默认按图集03G101-1 第66页悬挑净长超过根部高度四倍时，端部除角筋外其余自动弯下计算，如下图。实际施工中的还有一种特殊弯起构造，如下图，其中“弯折平直长”软件自动判断为端部垂直梁宽。勾选此参数即为这种特殊弯起构造。

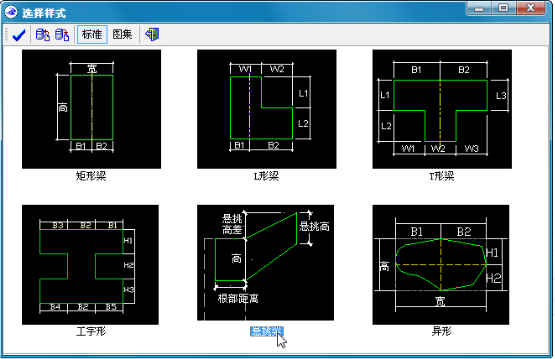

注意：要绘制悬挑梁，一定要使用“样式”中的“悬挑梁”，如下图，如只算工程量不算钢筋可不考虑。

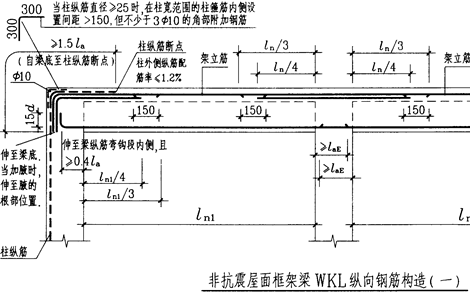

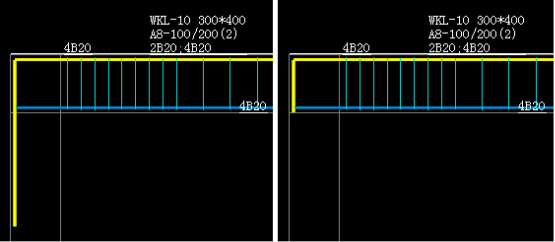

9.屋框架梁上部筋弯锚到梁底：软件按图集03G101-1 第55、56页要求，屋面框架梁端部锚固主要有两种构造（如下图），区别是构造（一）上部筋伸至支座对边弯锚1.7Lae（抗震锚固长度）；构造（二）上部筋伸至支座对边弯锚到梁底，如下图。

软件默认为构造（二）要求，选择此选项为构造（一）要求。设置、取消效果见下图。

注意：此属性仅对屋面框架梁有效。

10.支座两侧负筋根数不同时，弯锚入柱:选中此项，支座负筋弯锚入柱； 不选中此项，支座负筋直锚固，默认直锚。默认不选中该项，支座负筋直锚。见下图：
