说明

构造柱与 框架柱 操作、布筋、钢筋计算参数基本相同，不同的是构造柱有马牙槎、砌体拉接筋。

配筋

【配筋】页签的基本功能介绍，详细见：配筋

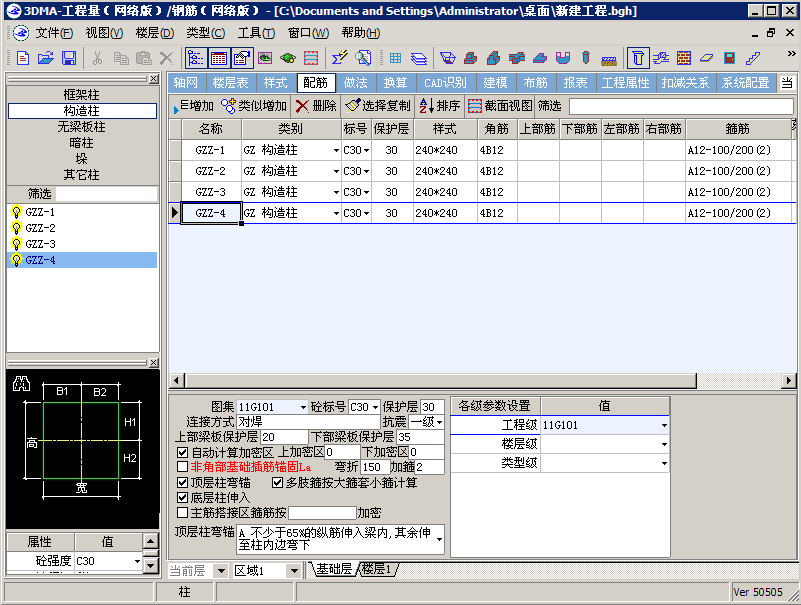

在【配筋】页签中可定义构造柱的钢筋类别，材质，钢筋标注和计算参数。

【类别】根据图纸选择对应类别，包括：构造柱、框架构造柱、小立柱构造柱，默认类别为“构造柱”。

【材质】材质包含砼标号与保护层。根据图纸选择相应的砼标号，范围为C15-C65标号；按照图纸录入对应保护层厚度。

【钢筋标注】包括角、上、下部筋，箍筋，核芯区箍筋等。

录入标注时格式与图集一致，录入格式详细见：柱标注录入

【计算参数】默认参数已按图集设置，图纸中若有特殊构造可单独修改，构造柱与框架柱计算参数相同，详细见：计算参数

布筋

柱属于点状构件利用围框画布置钢筋，“免布置构件”具体操详见：免布置型构件 。

【布筋】页签下的常用操作如钢筋复制、移动旋转镜像、配筋样式格式刷等，

详细见：布筋 。

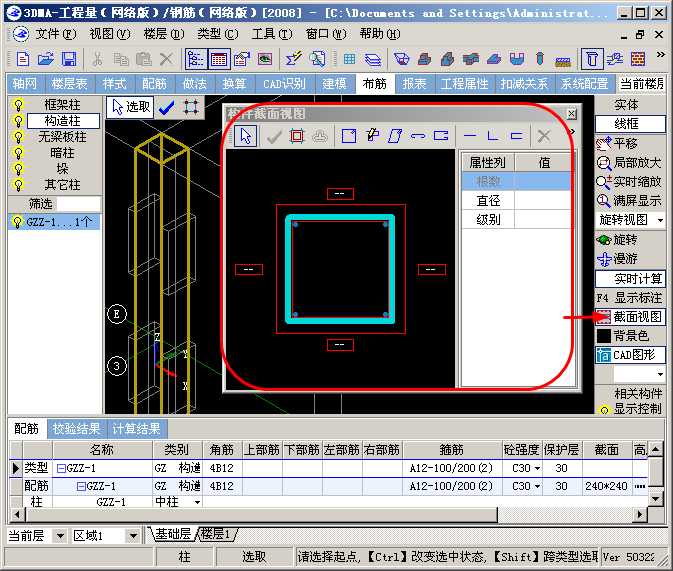

【砌体拉接筋的画法】：选中构造柱钢筋，点击窗口右侧的“截面视图”，如下图：

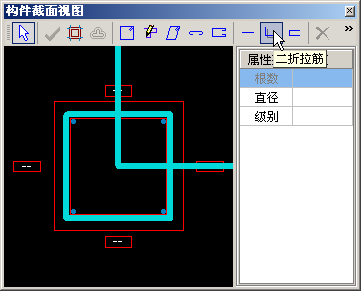

在“截面视图”中可根据工程添加不同的气体拉结筋，有一折拉、二折拉筋、三折拉筋，看下图：

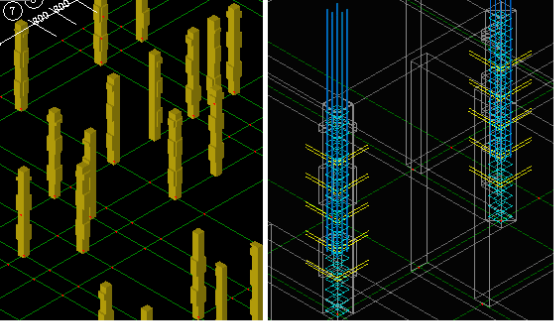

设置完毕后即可在绘图区看到布置好的气体拉结筋，而且还可在“计算结果”中修改砌体拉结筋的根数、直径等钢筋信息。如下图：

常见问题

1.在构造柱中绘制砌体拉结筋，如何绘制？

选择需要添加砌体拉结筋的构件，点击“截面视图”如下图：

在弹出的“构件截面视图”窗口中选择需要添加的砌体拉结筋即可，如上图。
