配筋

【配筋】页签的基本功能介绍，详细见：配筋

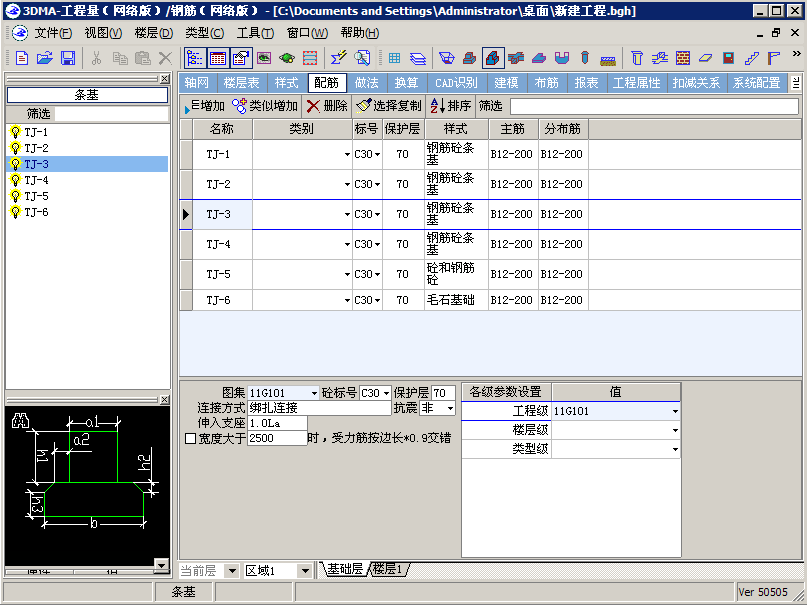

在【配筋】页签中可定义条基的钢筋材质，钢筋标注和计算参数。

【材质】材质包含砼标号与保护层。根据图纸选择相应的砼标号，范围为C15-C65标号；按照图纸录入对应保护层厚度。

【钢筋标注】包括主筋、分布筋。

录入标注时格式与图集一致，录入格式详细见：条基标注录入。

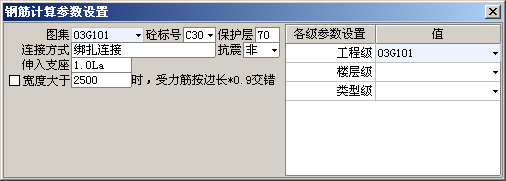

【计算参数】默认参数已按图集设置，图纸中若有特殊构造可单独修改，

查看钢筋计算参数介绍，请点击此处。

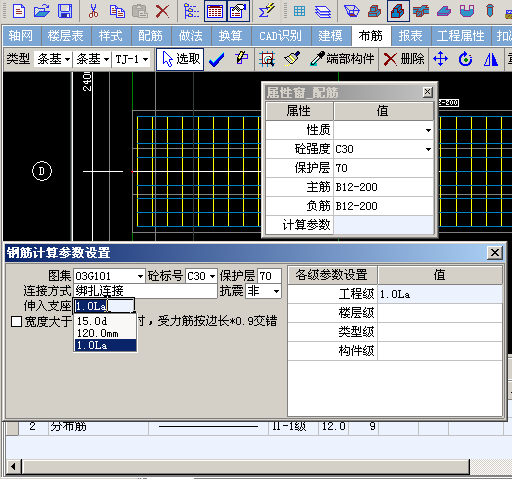

条基相交转角处，其中一个方向条基的分布筋被另一个方向条基的主筋代替。而分布筋需伸入转角处一定距离，软件默认：“1.0La”，也可自行修改。软件支持15.0d（钢筋直径倍数）、120.0mm（毫米）、1.0La（锚固长度倍数）三种数值。

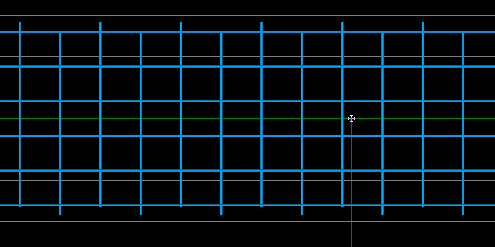

当条基宽度超过一定分为时可设置受力筋边长*0.9交错，如下图：

布筋

条基为线状构件利用连线画布置钢筋，“线布置构件”具体操作详细见：连线画法

【布筋】页签下的常用操作如钢筋复制、移动旋转镜像、配筋样式格式刷等，

详细见：布筋 。

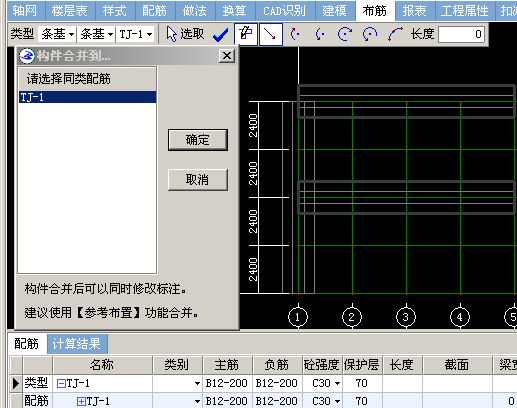

注意：布置钢筋过程中，出现同类型钢筋是否合并的提示，软件是通过构件类型、长度是否相同判断的。是否合并还需要看条基钢筋端部转角类型，如果不同就不能合并。
