配筋

【配筋】页签的基本功能介绍，详细见：配筋。

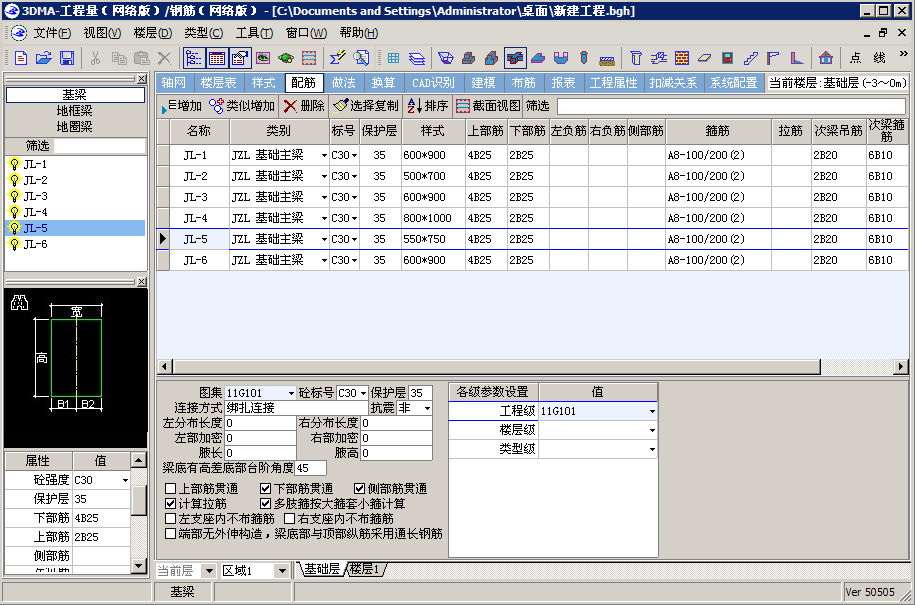

在【配筋】页签中可定义基梁的钢筋类别，材质，钢筋标注和计算参数。

【类别】根据图纸选择对应类别，包括：基础主梁、基础次梁、基础连梁，默认类别为“基础主梁”。

【材质】材质包含砼标号与保护层。根据图纸选择相应的砼标号，范围为C15-C65标号；按照图纸录入对应保护层厚度。

【钢筋标注】包括上、下、侧布筋，箍筋，次梁吊筋、箍筋等。

录入标注时格式与图集一致，录入格式详细见：基梁标注录入。

【计算参数】默认参数已按图集设置，图纸中若有特殊构造可单独修改，

详细见：计算参数。

布筋

基梁为线状构件利用连线画布置钢筋，“线布置构件”具体操作详细见： 连线画法 。

【布筋】页签下的常用操作如钢筋复制、移动旋转镜像、配筋样式格式刷等，

详细见：布筋

注意事项

常见问题

1.基础梁的架力筋如何设置？

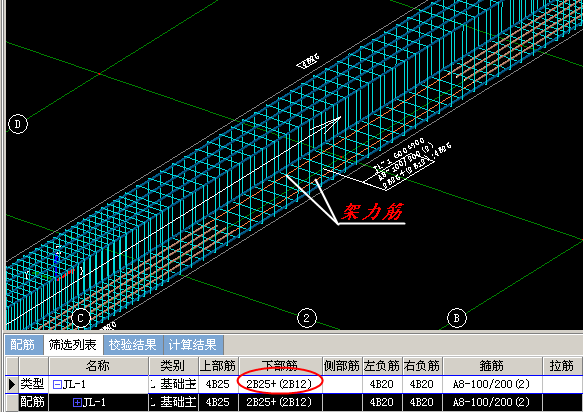

基础梁的架力筋设置与梁类似，架力筋的标注信息需要输入在下部筋中，例如：2B20+（2B12）表示下部筋为2B20、架力筋为2B12，架力筋的标注信息需要填写做括号内再用‘+’号将架力筋与下部筋相加。如下图：

2.如何区分基础梁与地框梁？

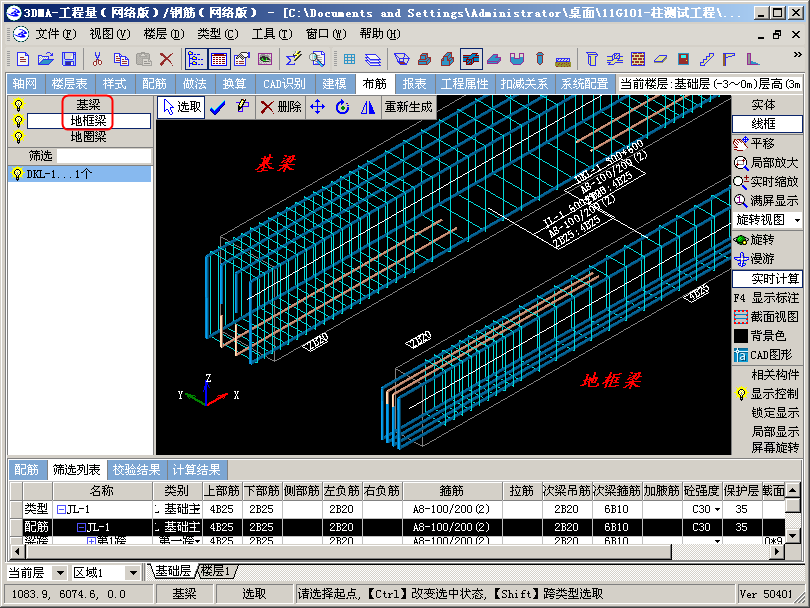

基础梁与地框梁主要区别在于钢筋。基础梁与框架梁受力不同，钢筋上下布置相反，如下图：
