说明

在布筋页签下，构件三维显示功能可以单独显示选中构件的钢筋三维效果，并可以查看和修改构件钢筋的计算参数。

操作

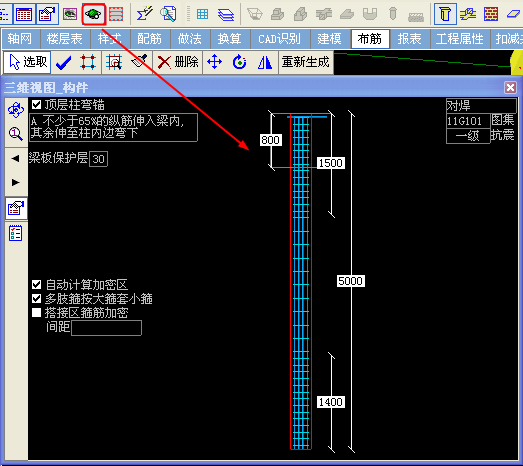

　　在布筋页签下，绘图区中选中一个构件，例如框架柱，点击工具栏的构件三维显示键，弹出“三维视图—构件”的窗口，如图

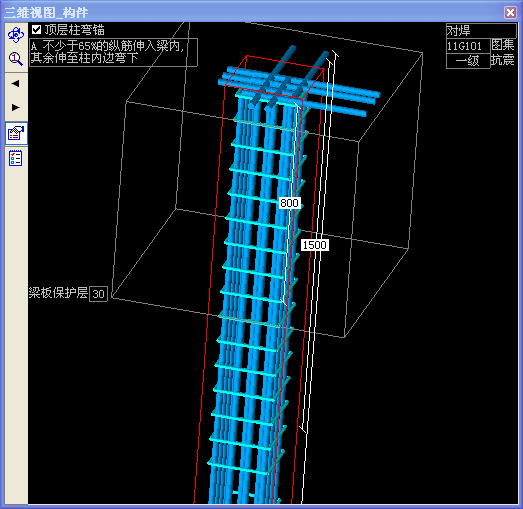

　　点击工具栏中的“旋转”键，将构件旋转，可查看构件钢筋三维效果，如下图

通过点击“显示钢筋参数”，显示和隐藏钢筋参数，并可以对其参数进行修改。如图

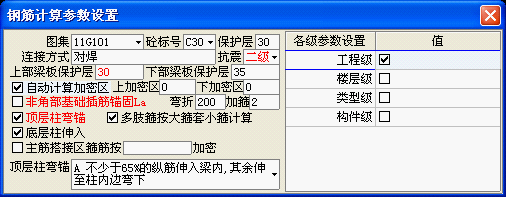

点击“设置计算参数”，弹出钢筋计算参数设置窗口，同样可以查看并修改钢筋的计算参数。
