在截面视图中可以方便直观地查看及修改构件的截面与各个参数值。

以柱为例，介绍截面视图的用法。

1.编辑截面

（1）矩形截面

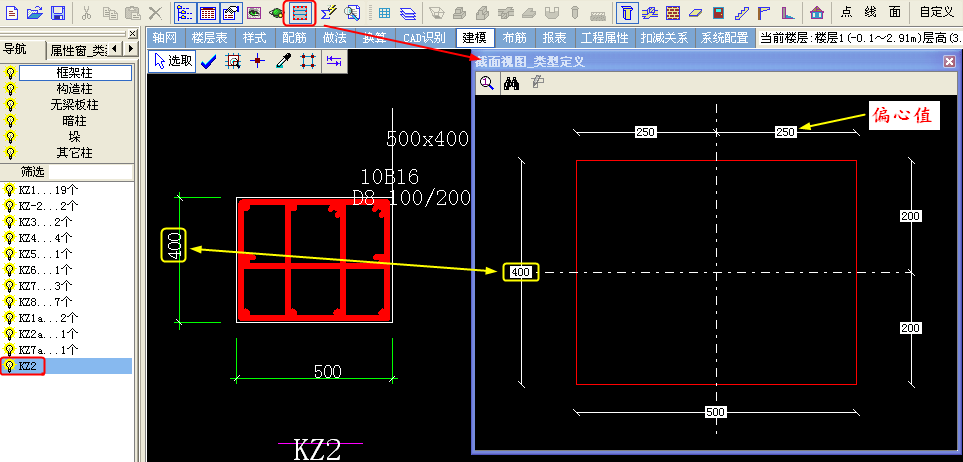

当增加柱子时，软件默认截面样式为矩形，例如增加KZ2柱构件，截面为500*400。 对于新建的KZ2，若想修改截面尺寸可选择KZ2后点击“截面视图”，弹出“截面视图—类型定义”对话框，截面样式为矩形，如图：

可以参照底图来修改KZ2的截面，同样也可以对图形进行偏心值的修改。

（2）常见样式截面

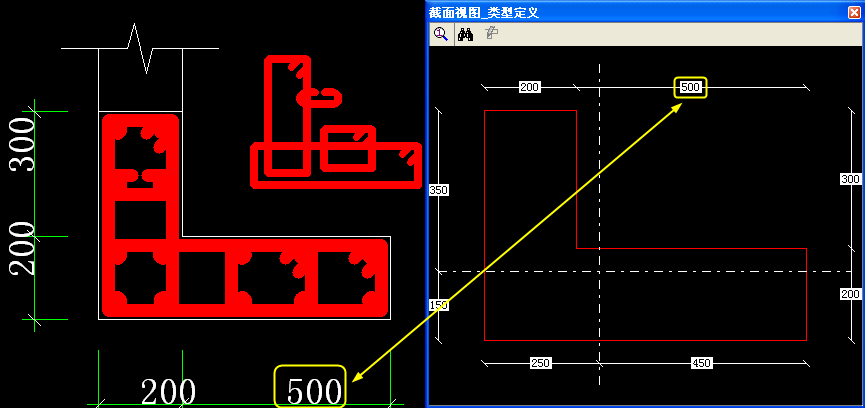

当增加柱子YJZ5，对于新建的YJZ5，点击“截面视图”，弹出“截面视图—类型定义”对话框,在“截面视图—类型定义”对话框中点击“望远镜”，弹出“选择样式”对话框，可以选择构件的样式。例如选择L形柱，如图：

同样也可以直接修改所选构件样式的各个参数。

（3）异形截面

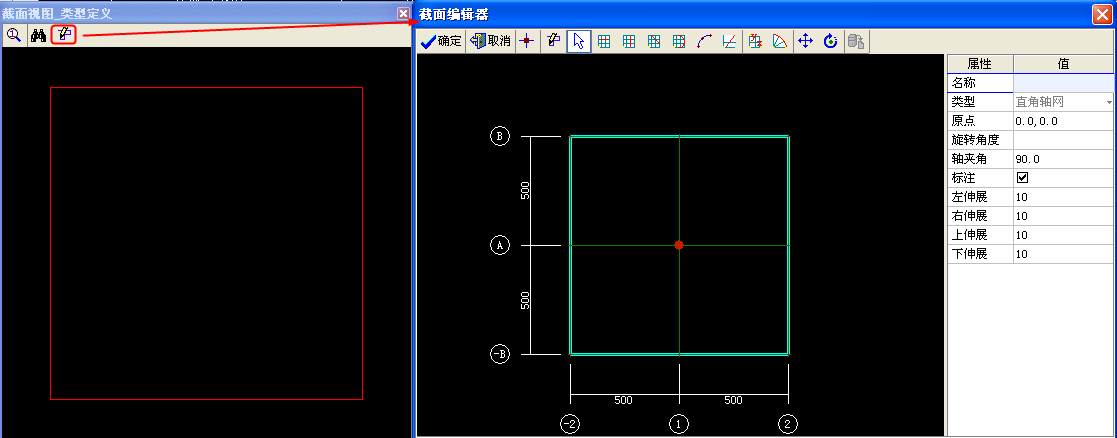

对于异形截面的操作与以上相同，点击“截面视图”，弹出“截面视图—类型定义”对话框,将样式选择为异形，之后点击“连线画”，弹出“截面编辑器”如图：

其余详细步骤详见：异形截面编辑

2查看及修改所选构件的截面及参数

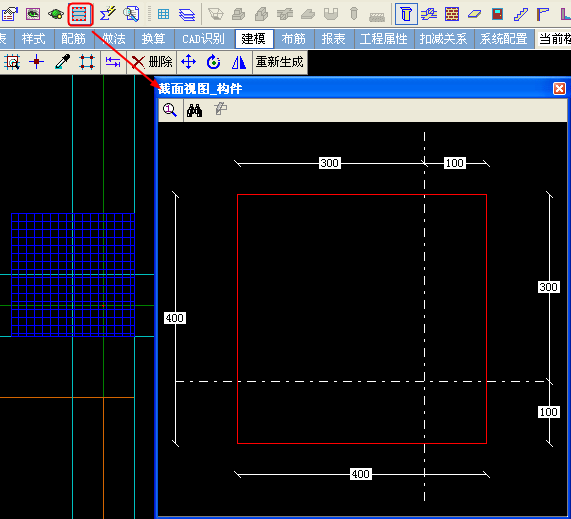

在绘图区中选中某构件，点击“截面视图”键，弹出“截面视图—构件”的对话框，同样可以对所选构件进行查看并修改其参数。如图：
