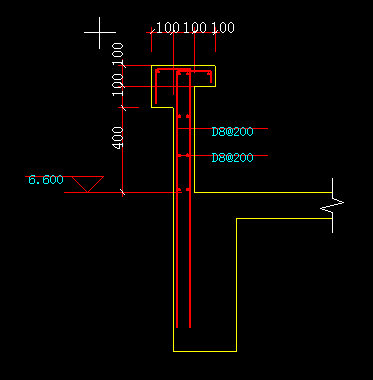

以异形构造为例，截面如下图：

利用3DMA软件的截面编辑器可以很方便地解决，在建模页签下进行异形截面的编辑，可以参照CAD底图进行绘制，省去了切换页签的麻烦。具体操作方法如下：

第一步：将截面修改为异形截面。

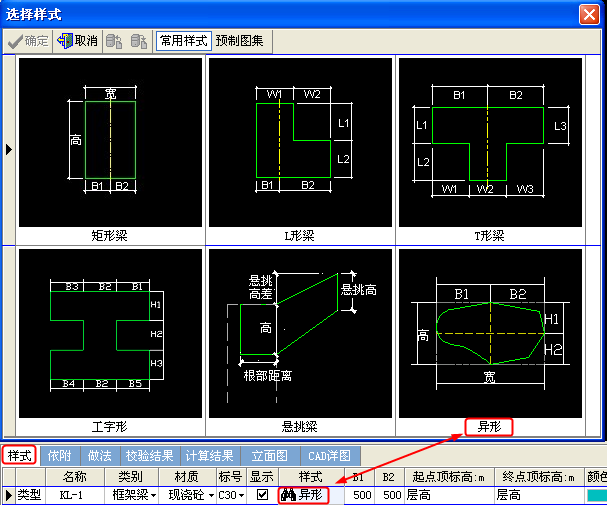

在建模页签下方明细列表中,找到样式中的望远镜点击，在弹出的窗口中将构件的样式选择为异形。

第二步：点开异形截面编辑窗口。

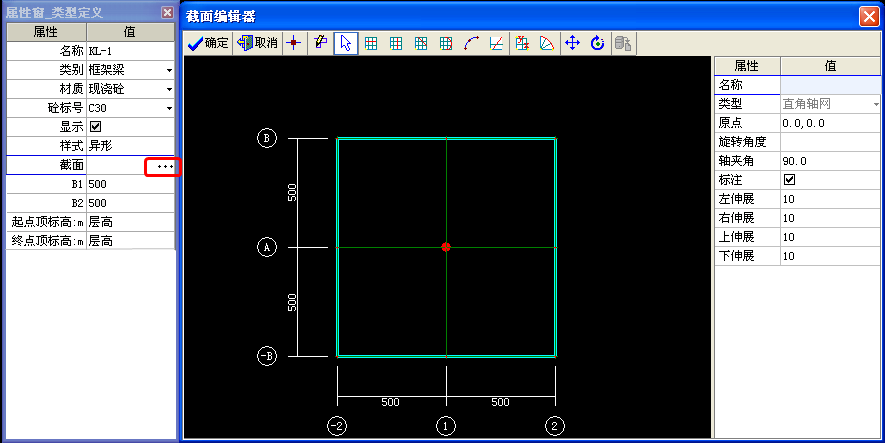

打开属性窗，点击“截面”后的省略号会弹出截面编辑器如下图：

第三步：绘制轴线

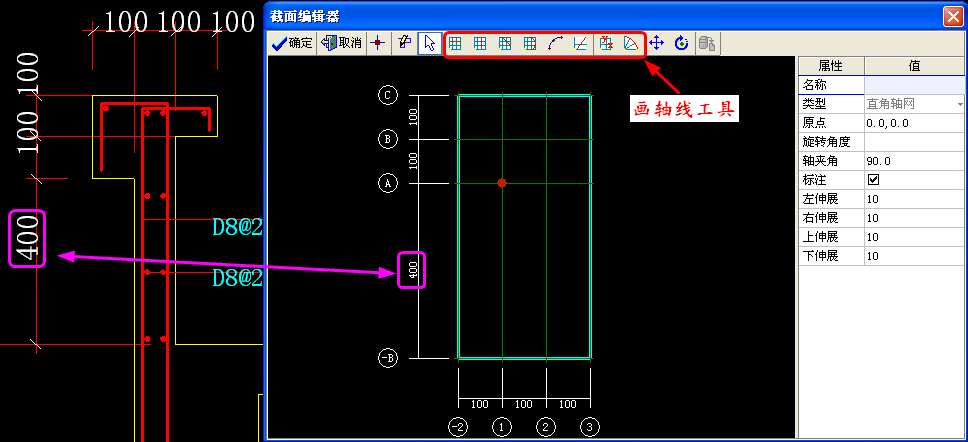

可参照构件尺寸绘制轴线，通过绘图工具栏的画轴线工具绘制即可，如下图：

第四步：绘制构件

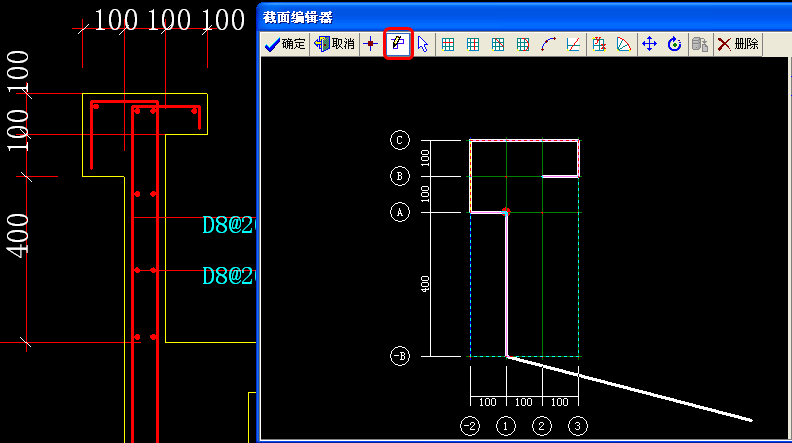

轴线绘制好后，使用连线画参照轴线的交点描出构件形状，如下图：

通过设置中心点按钮，把左下点设为中心点，设完中心点后，点击确定，完成异形构件的截面绘制。

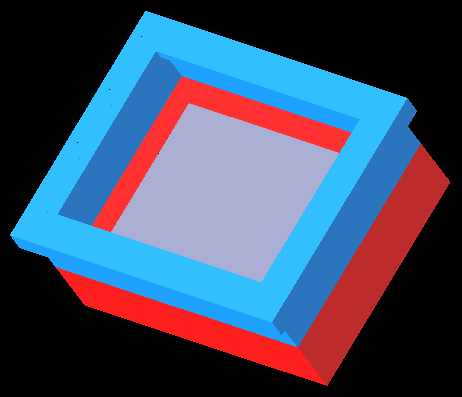

实际效果
