悬挑梁钢筋的正确使用方法？

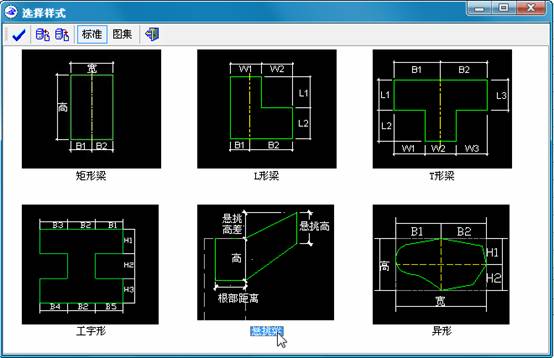

梁建模（绘制工程量图形）时，悬挑端一定要使用“样式”中的悬挑梁画,如图1。为了方便操作，若只算工程量，那么可以用矩形梁或其他相应类型的梁代替；若要考虑钢筋工程量，就一定要使用“悬挑梁”，其具体尺寸可按实际工程修改。

图1

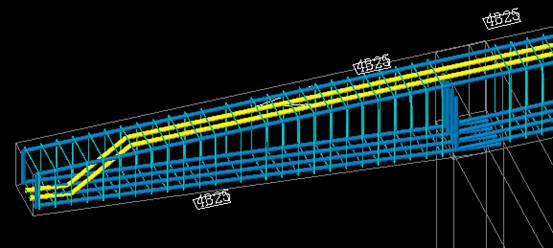

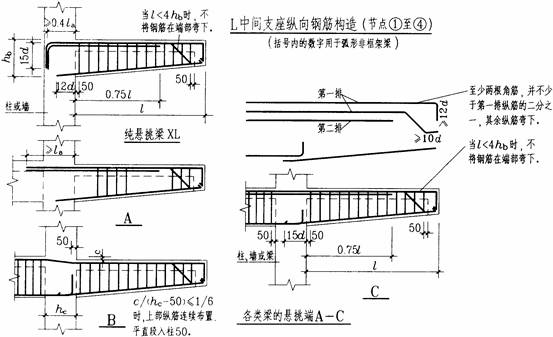

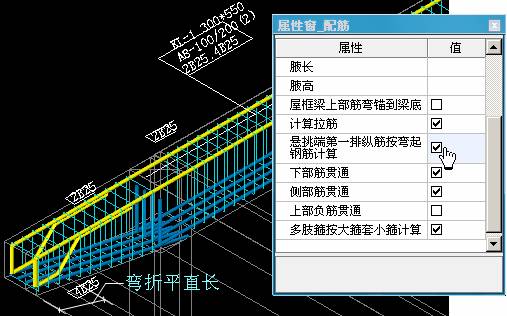

布筋后软件默认下按图集：03G101-1  66页悬挑净长超过根部高度四倍时，端部出角筋，其余自动弯下计算，如图2。除此之外，软件还增加施工中的一种特殊弯起构造，如图3，其中弯折平直长度，软件自动判断为端部垂直梁宽。此构造可在“属性窗”中选择。

图2

图3
