11G101图集 | [柱]调整内环定位筋布置间距、弯钩长

1.图集说明

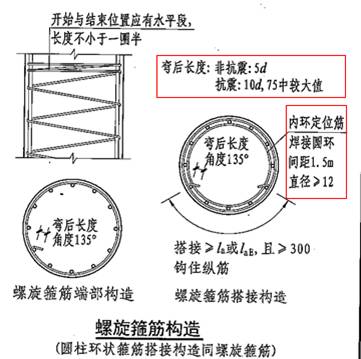

11G101图集关于内环定位筋：

1.布置间距：1.5m
2.弯钩长：非抗震5d，抗震max(10d,75)

(11G101—P56)

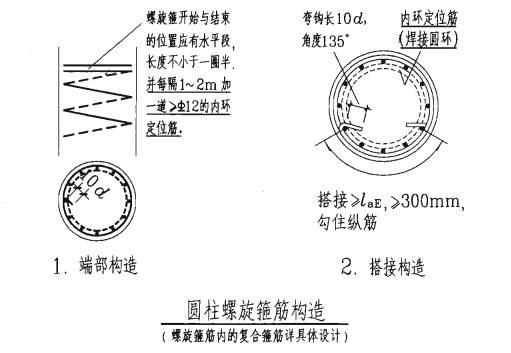

03G101图集关于内环定位筋：

1.布置间隔：1-2m
2.弯钩长：10d

(03G101—P40)

2.显示效果

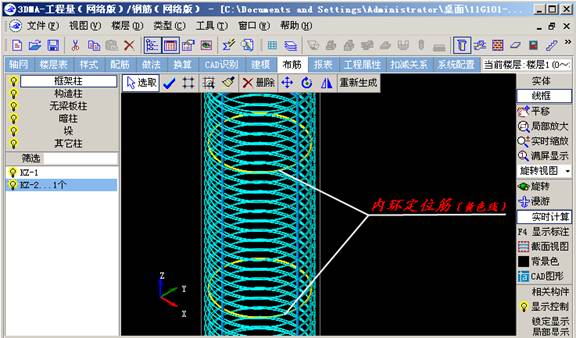

软件中增加内环定位筋，无需其他的额外操作，软件根据条件自动生成，如图所示：

样例工程中圆柱直径为1000，保护层为30，螺旋箍筋直径为12，主筋直径为28则:

内环定位筋长度(中线长) = 内环定位筋中心直径 * 3.14
 = [1000(柱直径)-30(保护层) * 2 - 2 * 12(螺旋箍筋直径) - 2 * 18(主筋直径) - 12(内环定位筋直径)] * 3.14
 = 666 + 666 + 666 + 666

与软件中显示的表达式一致，结果为2664.
