11G101图集 | [基础梁]调整基础次梁梁底、梁顶均有高差的顶部筋锚固长度
1.图集说明

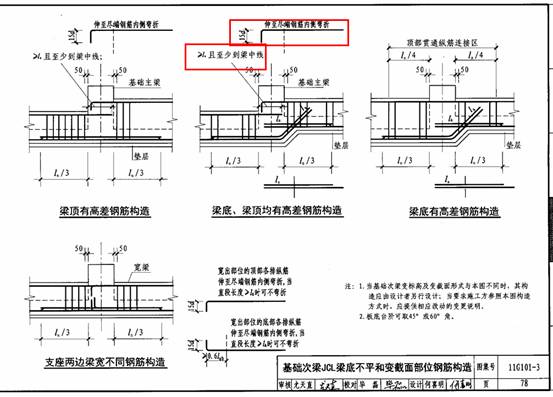

11G101图集基础次梁梁底、梁顶均有高差的顶部筋:
可深入≥La:伸入La切至少到梁中心线
无法深入La:伸至尽端钢筋内侧弯折15d

(11G101-P78)

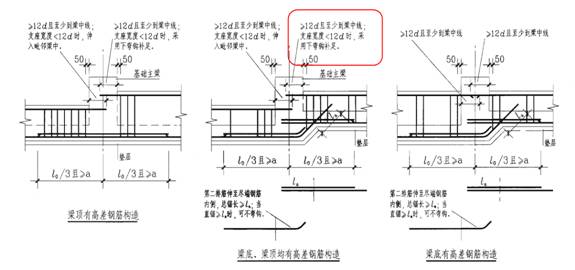

04G101图集基础次梁梁底、梁顶均有高差的顶部筋:
支座宽≥12d:深入12d且至少到梁中线
支座宽<12d:采用下弯够补足

(04G101-P37)
2.显示效果

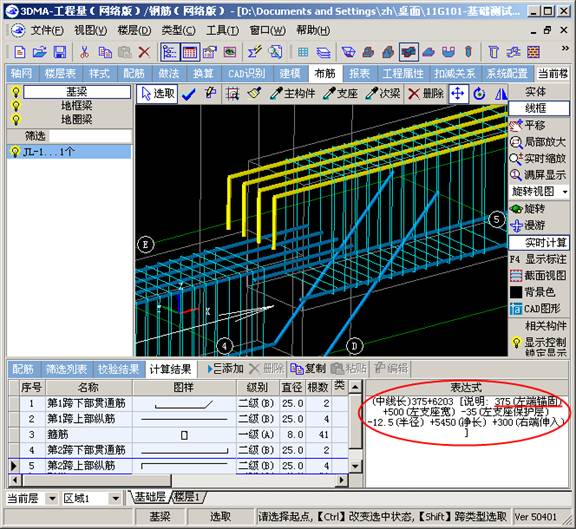

创建基础次梁梁底、梁顶均有高差的顶部筋,建立好模型后,软件自动按照图集规定创建钢筋,无需其他额外的操作,如图所示:
