说明

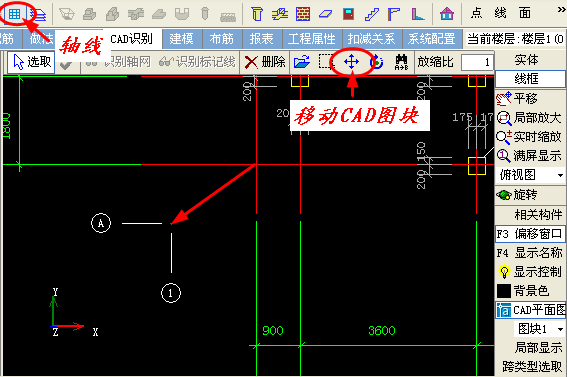

切换好图块后切换到“轴线”类型下，首先找到基准点点击“移动CAD图块”移动到零点位置见下图

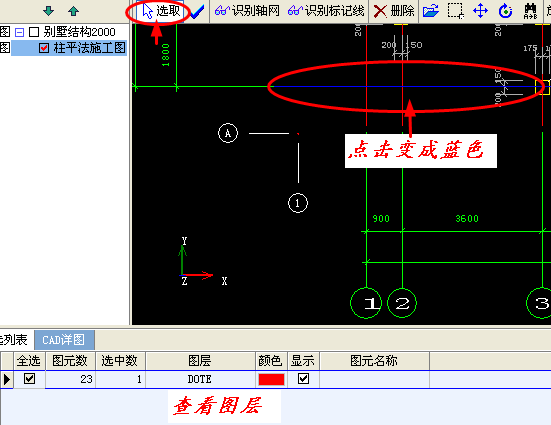

移动完毕后点击“选取”按钮找到一根轴线点击轴线变成蓝色，在明细视图里查看是否有多余的图层被选中如下图

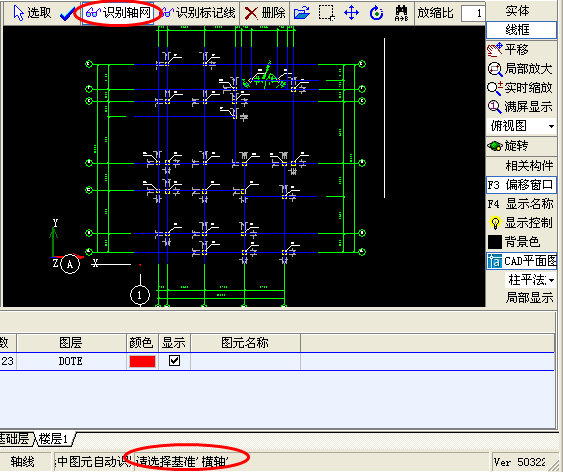

点击“选取同层图元”图元高亮显示，即选取了同图层的所有图元。点击“识别轴线”根据下方提示点击基准横轴、基准纵轴即可

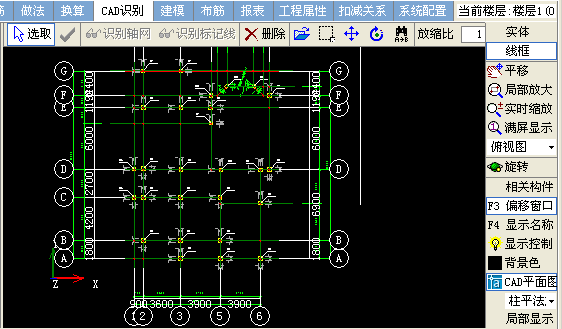

轴网的识别结束如下

提示：一般在基础图中的轴网信息较其他图完整，所以可选用基础图来识别轴网。
