说明

在CAD建筑平面图中经常能看到一些详点代号，其详细信息在具体详点图中说明，为提高查图速度、方便核对，在软件中可以把详点与图块建立关联，方便查找。

操作

准备工作：将详图划分为一个个小图块，然后修改图块名称，设置图块类别。准备完成后如下图：

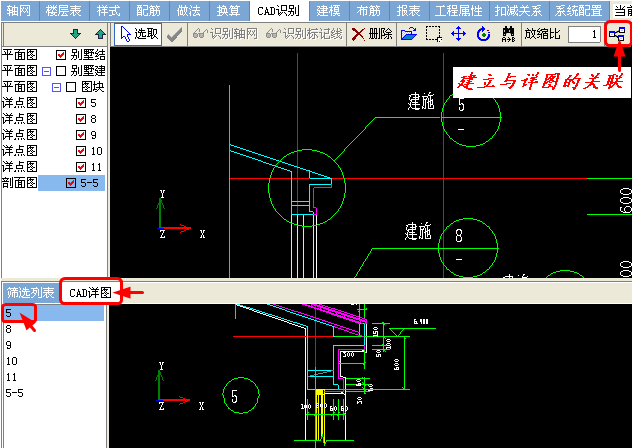

1.首先在“明细窗口”的[CAD详图]中选择某详点图（如：图块5），然后点击绘图工具栏中的“建立与详图的关联”按钮，如下图：

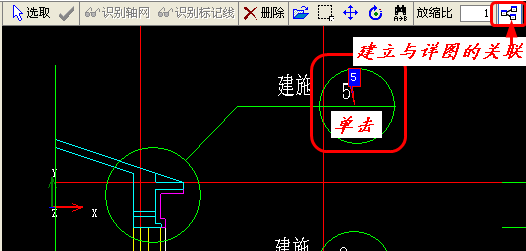

2.最后在平面图中详点代号对应的位置点击左键，即可将该详点与平面图的对应位置建立关联。如下图：

查看图块关联

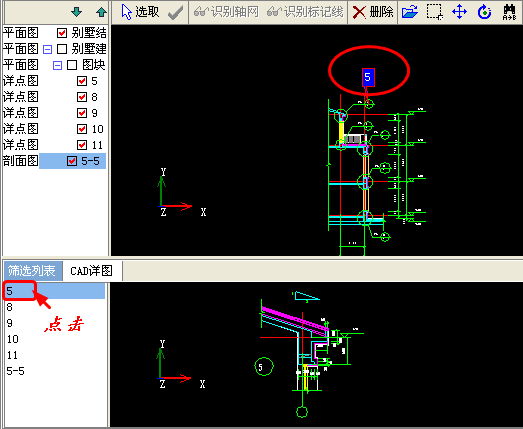

在“明细窗口”的[CAD详图]中选择某详点图（如：图块5），在主视图中即可查看该图块出现详点的位置。如下图：

删除图块关联

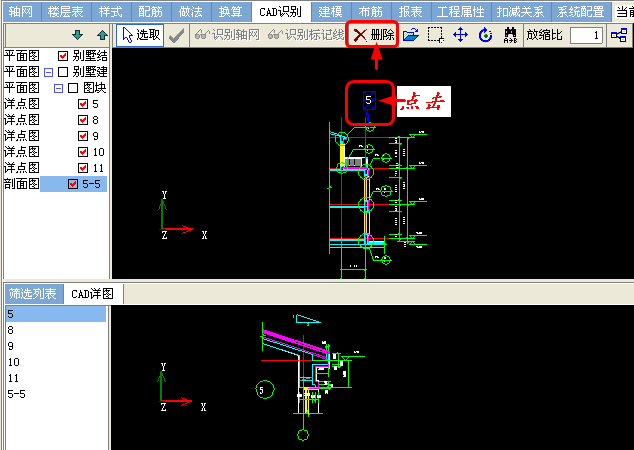

点击绘图工具栏中的“选取”按钮，选择要删除的详点标注，再点击“删除”即可。如下图：
