设置放缩比
说明
有些CAD局部图的比例与平面图不一致(如下图),此时如果需要识别局部图中的构件,则先要把放缩比调为一致,平移对齐后,再做识别。
设置放缩比
操作

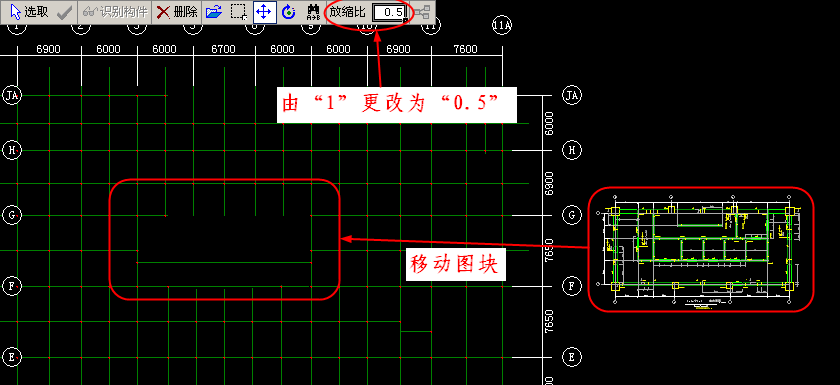

1.查看平面图与局部图的放缩比关系,如本例中,需要将局部图缩小一倍,设置局部图的放缩比为0.5。
2.设置完成后,将
图块平移

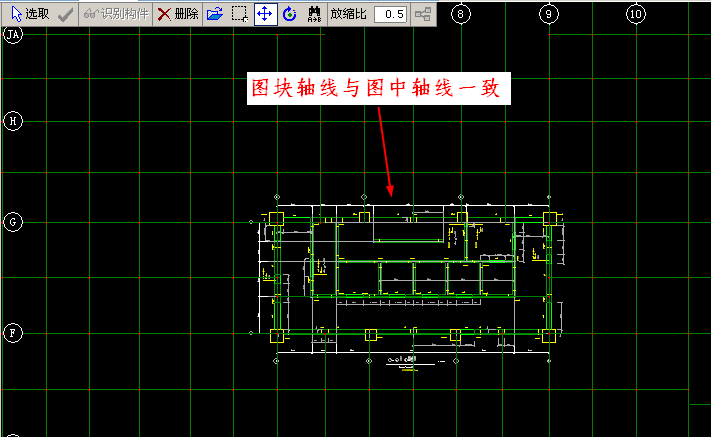

到对应的位置,即可进行接下来的识别操作。如下图:
