多图纸

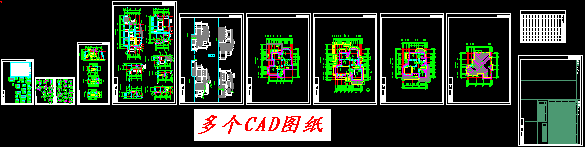

一个工程需要很多张图纸解释工程的构造，一个CAD电子文档把所有的图纸都放在一起分为结构图与建筑图。不管是结构图还是建筑图的CAD电子文档里都包含了太多的CAD图块，只有拆分这些图块才能建立空间关系。如下图

多类别

工程图纸主要分为：建筑图、结构图

从内容上分为几类：图纸说明、平面图、立面图、剖面图、详点图。

结构CAD图纸中包含柱图、梁图、板图、各类钢筋图

划分好图块后，软件提供功能设定每个图块的类别，可分别为说明、平面图、立面图、剖面图、详点图。划分类别的同时将每个不同的CAD图纸，根据图纸内容进行命名。类别与命名完成才能更好、更快、更方便的绘制构件。

图层与图元

图层包含了很多的图元，图元一定属于某一图层。图元是一组最简单的、最通用的几何图形或字符。简单来讲，图元就是组成图像的基本单元，比如三维模型中的点、线、面等等。图元构成图层，一张图纸里有很多图层可以通过显示窗口查看图块有多少图层。

图层：显示本图纸文件的所有图层。

显示：是否在当前底图里显示出来。

图元数：图元的个数。

颜色：表示是不同图层，根本目的是为了分清每个图层。
