首页 −− CAD识别−− 应用技巧与注意事项−− 参照CAD底图核查

说明

使用CAD识别创建的构件是否符合CAD图纸呢，可参照CAD底图进行核查，操作简单，结果一目了然。
主要利用构件的“显示隐藏”功能，参照背景图，查找遗漏的构件（在实体状态下复核，效果会更好）。
参照CAD底图核查

操作

以柱为例：反复点击“Z”键，可以看到显示柱的效果（图一），和隐藏柱的效果（图二）。

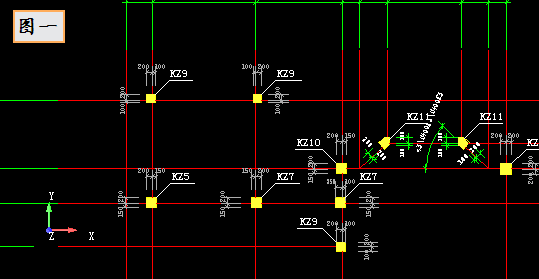

图一：所有黄色的实体块为布置好的构件

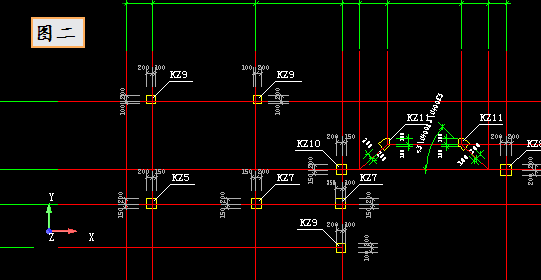

图二：所有黄色的边框为需要布置构件的位置
