说明

钢筋的截面编辑可调整主筋位置，可添加删除特殊构造的拉筋、箍筋，以及设置构造柱的砌体拉接筋。
在【配筋】输入钢筋基本信息后，对复杂截面进行编辑是对构件或类型定义钢筋信息的完善。

钢筋截面编辑

操作

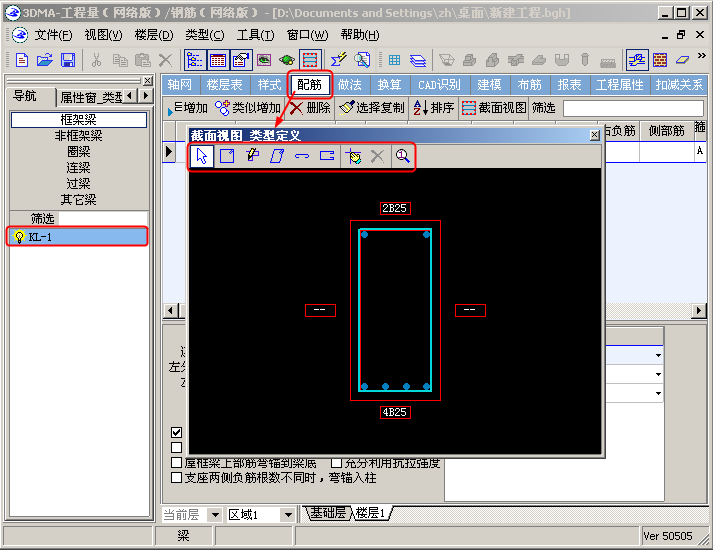

选中需要编辑的钢筋类型，点击【截面视图】，在弹出的【构件截面视图】窗体中编辑钢筋。详细操作可见【布筋】中的截面视图

构件截面视图

1.类型级异形截面定义

在类型定义级的属性窗中，点击“截面”属性中的按钮，弹出“截面编辑器”。编辑完成后，以此类型绘制的暗柱样式即为编辑好的异形样式。

2.构件级异形截面编辑

选中异形暗柱构件后，再用“截面编辑器”编辑，确定后，只是该构件的截面发生了变化，而不会影响其他暗柱构件。

3.异形截面钢筋对齐

异形暗柱的钢筋信息输入后，点击“截面视图”弹出异形截面，点击“自动调整钢筋位置”，软件自动对齐暗柱钢筋，异形截面的钢筋对齐完毕。如上图：

构件截面视图工具说明：

	选取，在截面视图中可以选中钢筋		选中左右两侧的侧部筋后，使用该功能，可以将侧部筋对齐
	绘制矩形箍筋		连线绘制箍筋
	平行绘制箍筋		两点画拉筋
	连线绘制拉筋		画砌体拉结筋
	砌体拉结筋旋转		自定义钢筋的钢筋属性窗，选中钢筋可以在属性窗内编辑，直径、级别、加密和非加密间距
