板标注录入

定义板顶横筋、板顶纵筋、板底横筋、板底纵筋、支座负筋、支座分布筋、负筋左长、负筋右长、温度筋。

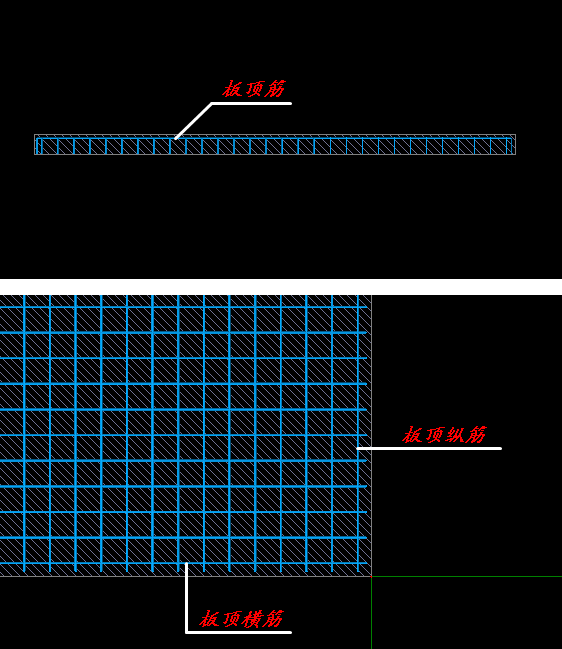

1.板顶横筋、板顶纵筋

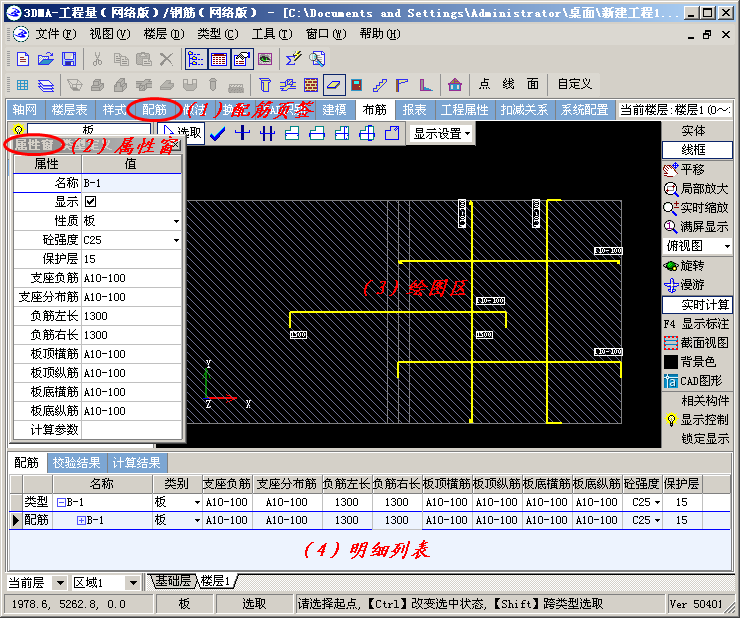

录入位置：在配筋页签、绘图区、属性窗、明细列表中录入见图一：

板顶横、纵筋 填写输入顺序为：钢筋等级、直径、加密区间，如A10-100表示钢筋等级是一级，直径为10，间距为100的板顶横、纵筋。

2.板底横筋、板底纵筋

录入位置：在配筋页签、绘图区、属性窗、明细列表中录入见图一：

板底横、纵筋录入顺序与板顶钢筋相同，钢筋等级、直径、加密区间，如B12-200表示钢筋等级为二级，直径为12，间距为200的板底横、纵筋。

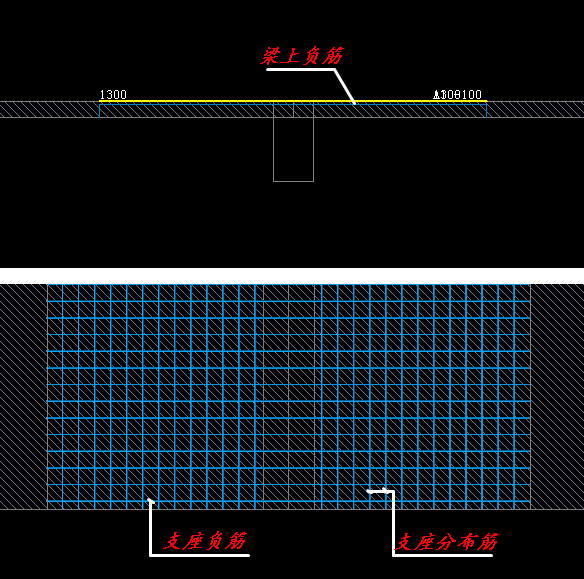

3.支座负筋、支座分布筋

录入位置：在配筋页签、绘图区、属性窗、明细列表中录入见图一：

支座负筋与支座分布筋类似于负筋的横、纵筋，因此录入顺序为：钢筋等级、直径、加密区间，例如A10-150表示钢筋等级为一级，直径为10，加密区间为150.

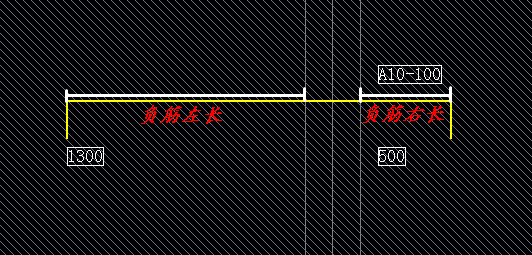

4.负筋左长、负筋右长

录入位置：在配筋页签、绘图区、属性窗、明细列表中录入见图一：

负筋左长与负筋右长为负筋外伸出的长度的定义，直接把数字填写到指定位置即可。

5.温度筋

录入位置：在配筋页签、绘图区、属性窗、明细列表中录入见图一：

绘制温度筋时注意需要将类别选择为温度筋。温度筋的标注录入顺序与板顶筋相同，钢筋等级、直径、加密区间，如A10-100表示钢筋等级是一级，直径为10，间距为100的板顶横、纵筋。
