标注录入

一、网格式

定义下部横筋、下部纵筋、上部横筋、上部纵筋。

1.下部横筋、下部纵筋

录入位置：可在配筋页签、属性窗、明细列表、绘图区录入。

承台下部横、纵筋的录入顺序为：钢筋等级、直径、加密区间距，例如B25-200表示钢筋等级为二级，直径为25,间距为200的上部筋。

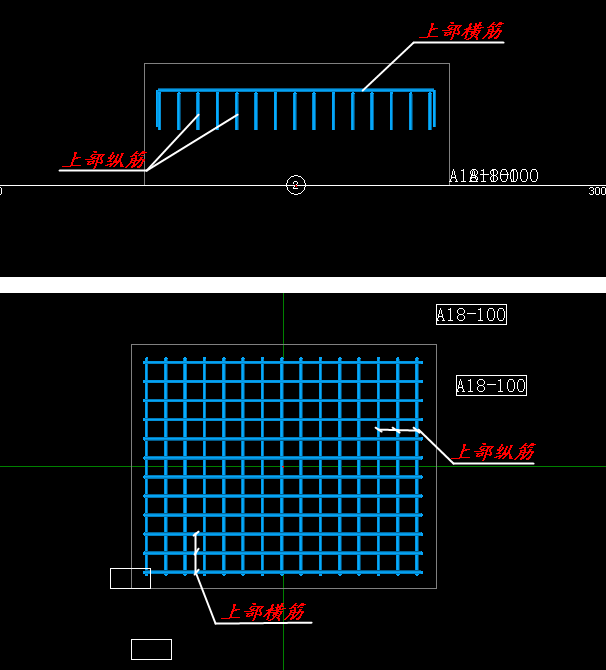

2.上部横筋、上部纵筋

录入位置：可在配筋页签、属性窗、明细列表、绘图区录入。

承台上部横、纵筋的录入顺序与上部筋相同：钢筋等级、直径、加密区间距，例如B20-150表示钢筋等级为二级，直径为20,间距为150的上部筋。

二、龙式

定义横向箍筋、纵向箍筋、侧部箍筋。

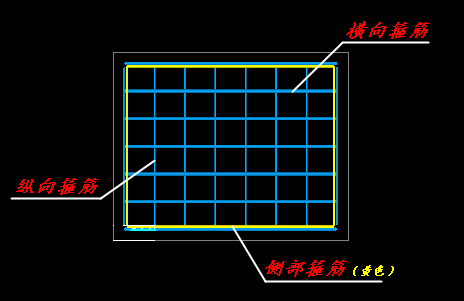

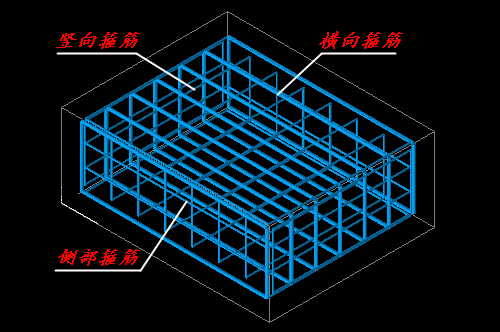

1.横向、竖向箍筋

录入位置：在属性窗中录入。

承台横向箍筋的录入顺序为：钢筋等级、直径、加密区间距，例如B12-150表示钢筋等级为二级，直径为12,间距为150的部筋。

2.侧部箍筋

录入位置：在属性窗中录入。

承台横向箍筋的录入顺序为：钢筋等级、直径、加密区间距，例如B14-200表示钢筋等级为二级，直径为14,间距为200的部筋。

三、梁式

定义上部筋、下部筋、侧部筋、侧部拉筋、箍筋。

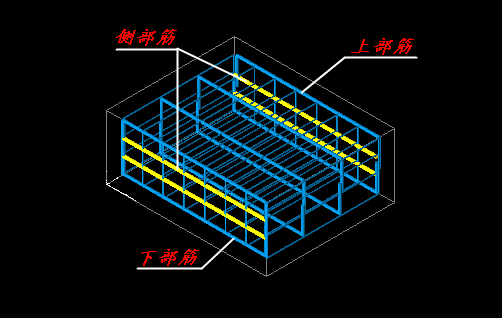

1.上、下、侧布筋

录入位置：在属性窗中录入。

承台上部筋的标注录入顺序为：钢筋数量、等级、直径，例如4B25表示钢筋为四根，等级为二级，直径为25的钢筋。

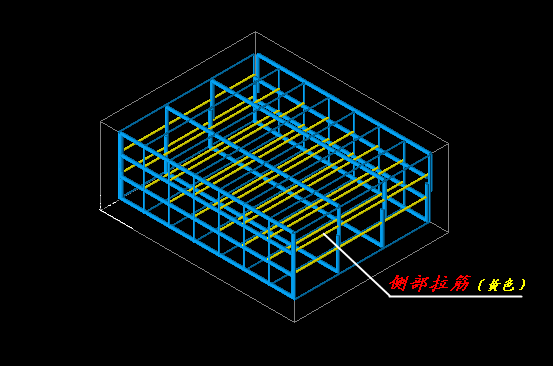

2.侧部拉筋

录入位置：在属性窗中录入。

承台侧部拉筋的标注录入顺序为：钢筋等级、直径、加密区间距，例如B10-200表示钢筋等级为二级，直径为10,间距为200的部筋。

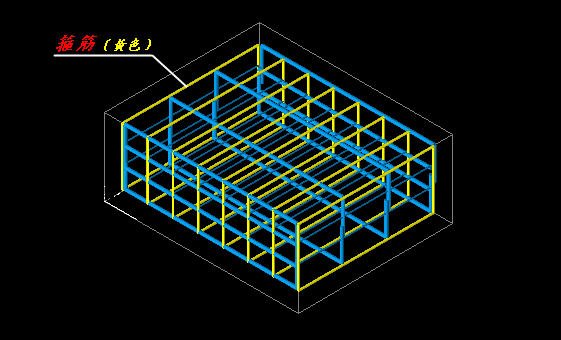

3.箍筋

录入位置：在属性窗中录入。

承台箍筋的标注录入顺序为：钢筋等级、直径、加密区间距，例如B8-150表示钢筋等级为二级，直径为8,间距为150的部筋。
