说明
工程中的异形结构在软件中有多种解决方法，例如异形截面编辑，除此之外最简单的方法为截面提取，可以没有标准的尺寸，只要图纸为1:1的CAD图纸，就可以快速而准确的提出截面样式。如下图：

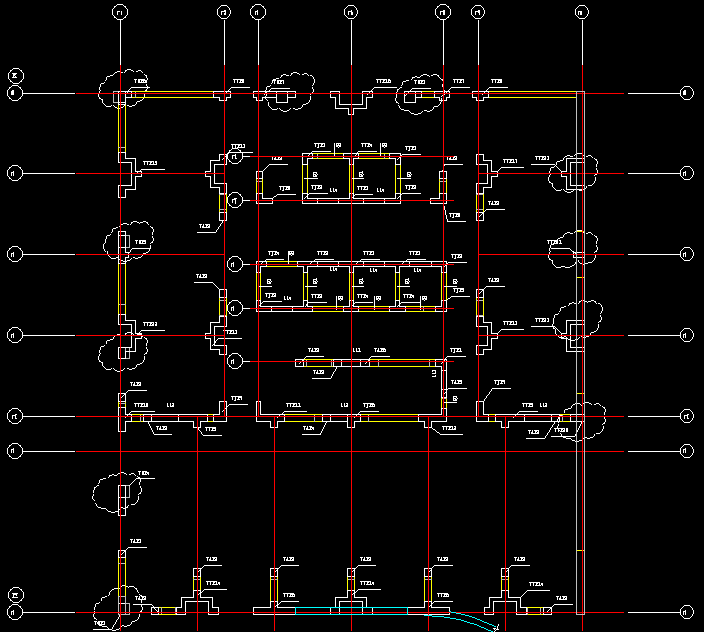

暗柱CAD图纸
操作

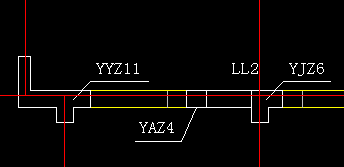

以暗柱为例，如下图：

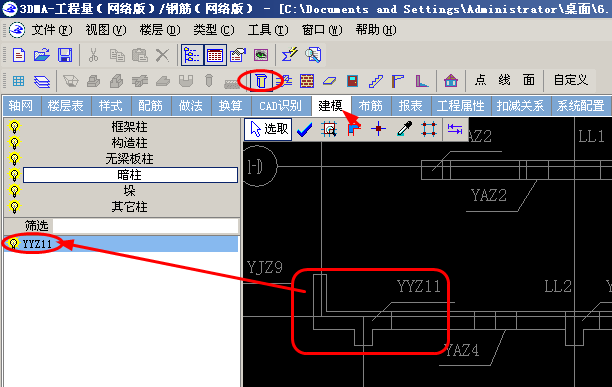

首先，需要在柱的构件类型下，切换到“建模”页签，添加一个默认类型定义将名称修改为需要的名称即可。如下图：
提取截面准备

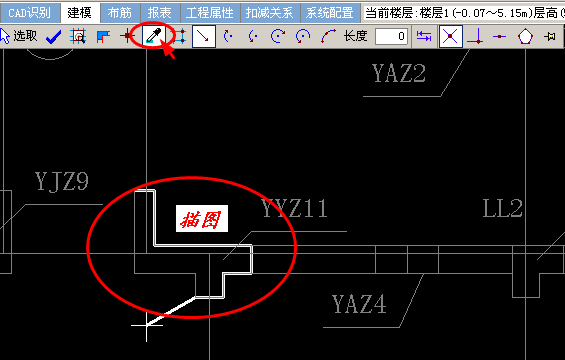

然后，点击“提取截面”按照CAD底图描图，见下图：
提取截面
最后，当点击最后一点时会弹出一个提示窗口，点击“是”即可。如下图：

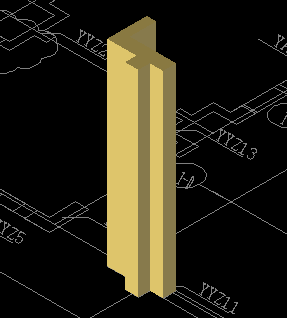

此时暗柱绘制完毕。见下图：
