说明

线状构件也称为条状构件，是指需要用两个点确定位置的构件，如：条基、基梁、梁、墙、挑檐、散水等。

操作

一、捕捉交点：

1.在类型列表中选择梁构件的类型定义

2.点击“连线画”按钮，进行梁的绘制。

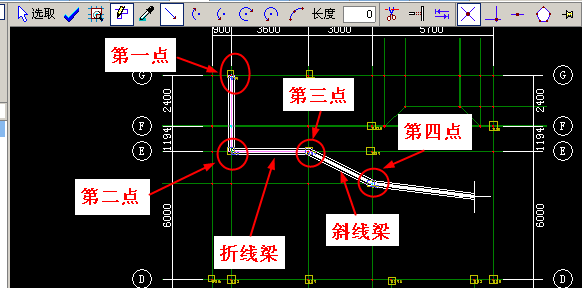

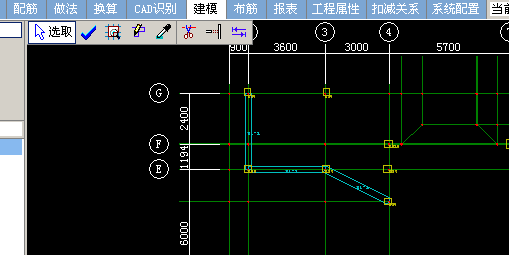

3.鼠标放在轴线的一个交点，点击轴线的此交点作为梁的一个起点，点击第二个交点，第三个交点，第四个点（可以转折来画梁或斜线来画梁）。

4.绘制好后在空白处双击，梁绘制完成。

二、捕捉轴线段：

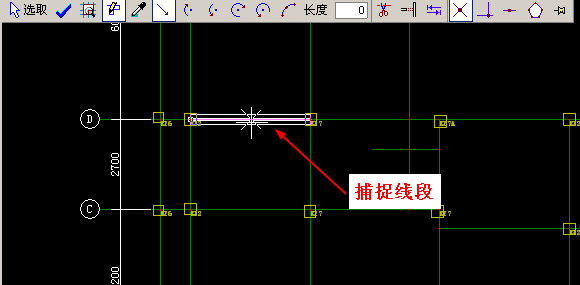

1.鼠标放在轴线的一条线段上，进行线段捕捉，显示为两个柱之间的一跨梁，捕捉轴线段的方法只能绘制延轴线方向的构件。

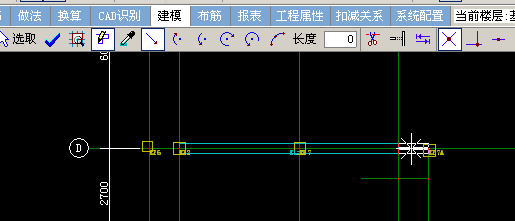

2.延轴线方向移动鼠标，选择梁的长度。

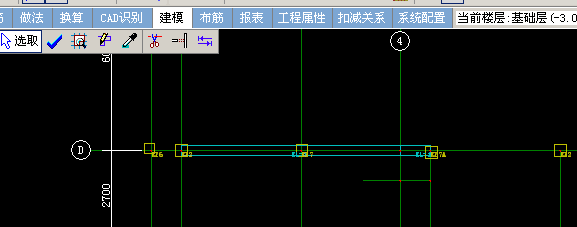

3.在需要的位置点击左键，即可确认构件的长度。
