绘制方法
外墙外边线可以用 参考布置、搜索外轮廓及连线画 来绘制。详细参见：绘制面状构件 。

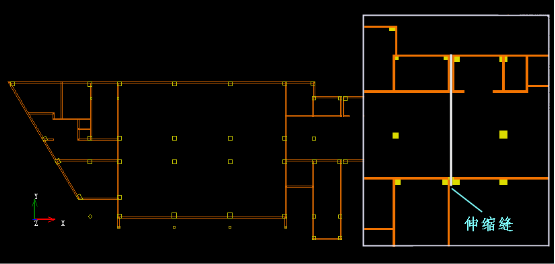

“外墙外边线”是一个辅助功能，无需定义样式、做法，主要作用是解决外墙由于变形缝、伸缩缝等原因不封闭（如下图），外墙装修无法自动搜索布置，此时需手动绘制外墙外边线。
外墙外边线--连线画法
查看包括绘制方法等常用操作，可详见 建模 。
注意事项
1.外墙外边线的绘制只起到一个辅助的作用，无实质意义。
2.绘制外墙外边线为绘制外墙装修提供了依据。
常见问题
1.做外墙装修时为什么必须绘制外墙外边线呢？
在一个楼层装修中，外墙装修不能依附在房间中，而需要通过外墙外边线来划分外墙的范围，之后在“墙面”中手动绘制外墙的装修。也就是说，外墙外边线在一个楼层中只会出现一次，在外墙外边线以外的构件将都会用外墙装修来做。
2.如何方便、快捷的绘制外墙外边线？
建议用参考构件自动布置，可以快速的完成外墙外边线的绘制，但前提是在绘制墙构件时一定要封闭。因为参考构件自动布置搜索墙边线绘制，墙不封闭就无法布置外墙外边线。
示例工程
