说明

在CAD建筑图纸中，会在建筑平面图中将房间定义出来，如休息室，办公室，卧室等等，并且一般以表格形式集中定义各部分的装修。详细见：房间装修说明 。

定义样式

房间装修的定义主要是设置依附，定义标高。

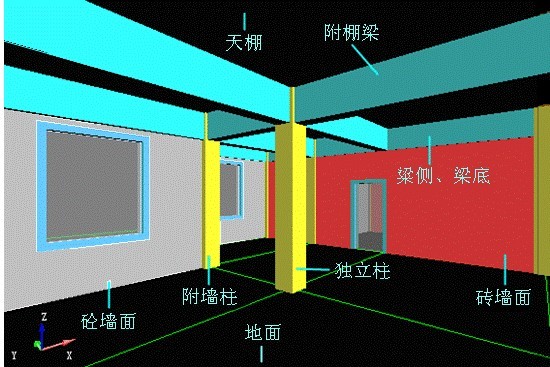

【依附】：房间装修可定义天棚、地面、砼墙面、砖墙面、独立柱、附墙柱、梁侧、梁底及附棚梁的依附。如何定义依附，请参见：定义依附。

同样，在建模页签下，也可以对房间进行依附。请参见：明细列表中的依附。

房间内，与墙相连的柱是附墙柱。

房间内，没有与墙相连的柱是独立柱。

房间内，下面有墙的梁可以计算出梁侧和梁底（梁宽大于墙宽或墙、梁偏心的情况下才可以计算梁底）的面积。

房间内，下没有墙的梁是附棚梁，其梁侧和梁底的面积都合并在一起计算，通常套用天棚定额计入天棚面积。

【标高】：坡屋面时，房间的顶标高应设为“顶板”，以适应坡屋面结构。

绘制方法

房间 属于“面状构件”，绘制方法参见 绘制面状构件 。

自动布置：在“绘图命令栏”选择此画法后，在由墙围成的一个封闭区域内“单击”即可。软件自动根据墙封闭的空间生成房间装修。

查看包括绘制方法等常用操作，可详见 建模 。

注意事项

1.房间装修不定义做法，而是其依附构件定义做法，在房间范围内遇到相关构件，则使用定义好的做法计算。房间不定义依附表示不计算。

常见问题

1.房间绘制结束后能修改标高？若能如何修改？

能，标高需要在绘制房间之前设置，即标高属性类型定义。若发现房间布置完毕但标高忘记设置时，只需回到“样式”页签再次设计房间即可。需要注意的是这是会弹出提示窗口，点击“是”变按照新设定的类型定义重新布置房间装修。

2.在装修过程中修改工程量构件，房间装修是否需要重新做？

不用，将装修重新生成即可。若想重新生成房间装修即选择需要重新生成的房间点击“重新生成”根据需要选择选项，点击“确定”即可。

3.装修中梁面装修如何依附？

（1）附棚梁

房间内，梁下没有墙的梁是附棚梁。

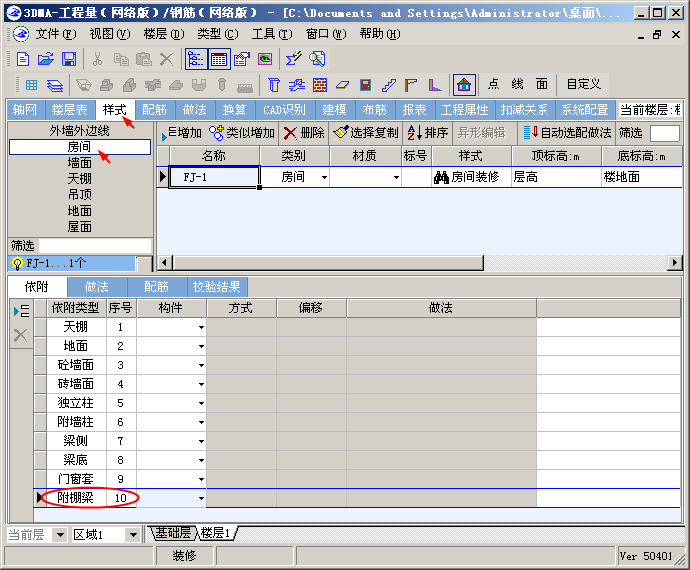

在装修里，样式页签下选择房间，在下面的依附中选附棚梁。一般附棚梁计入天棚计算。

（2）非附棚梁

房间内，梁下有墙的梁是非附棚梁。

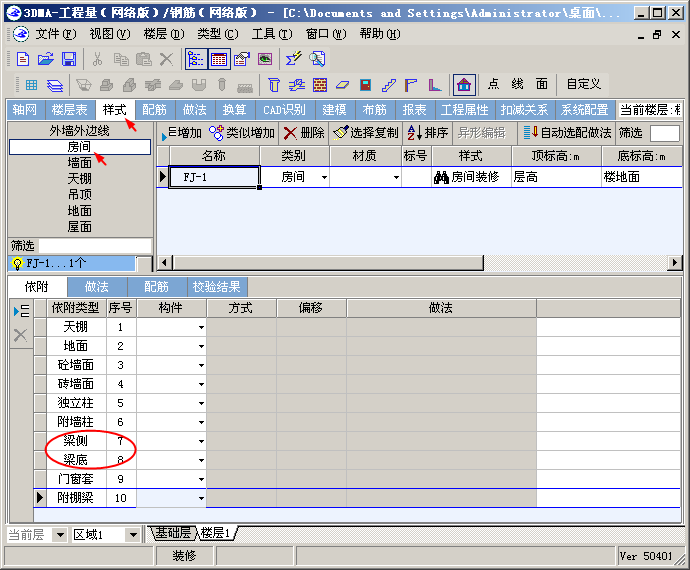

在装修里，样式页签下选择房间，在下面的依附中选梁底和梁侧。一般梁底和梁侧计入墙面计算。

（3）定义房间装修时，样式页签下依附定义中在附棚梁位置进行依附天棚装修或墙面装修。一般附棚梁的梁面装修和天棚一样，装修量计入天棚装修。
