说明

楼梯由梯梁、梯板、梯柱还有平台板组成。梯梁、梯板可不另行绘制，依附在楼梯中即可完成整体的楼梯绘制。

样式定义

在楼梯图中绘图者会用各种形式表达出一个完整的楼梯图。比如：平面图、剖面图等。需要通过这些图纸了解到楼梯的样式、标高、详细尺寸信息。

查看【样式】页签的基本功能介绍，请点击此处 。

【样式】：楼梯样式分为，单跑楼梯、折返楼梯、螺旋楼梯 和 回转楼梯。

【标高】：通过标高来定义楼梯的高度位置，通过调整标高，可用两个单跑楼梯组合成较复杂的楼梯。

【属性窗】：楼梯的详细信息需要在属性窗中设置，选择不同的楼梯样式，属性窗中的内容也不一样。

绘制方法

在软件中楼梯属于“点状构件”，因此绘制方法与绘制点状构件相同，但在楼梯中还有一些技巧可方便绘制。详细见：楼梯绘制

查看包括基本编辑等常用操作，可详见 建模 。

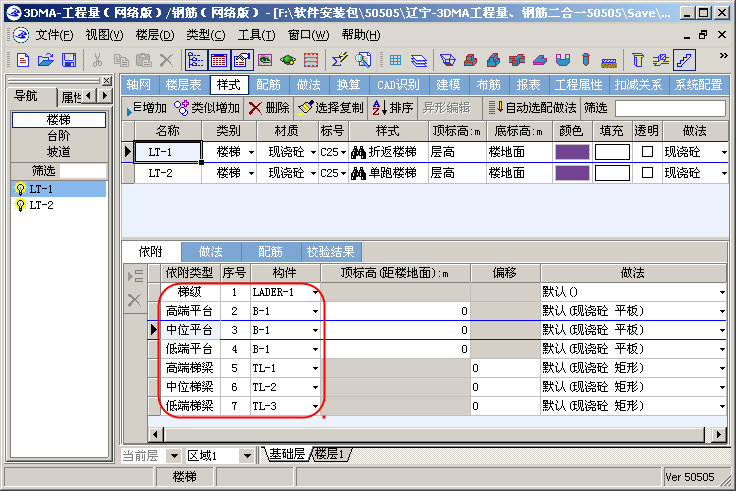

【依附】：在建模和样式页签下方的明细视图的依附页签中，可以依附梯梁，平台板。
如何定义依附请参见：定义依附。

注意事项

1. 梯柱不能依附，需要单独画出，画后调整梯柱标高。

2. 当建筑物有多层房间时，下层的高端平台就是上层的低端平台，因此上层楼梯不需依附低端平台，可在[依附]中选中不需依附的低端平台，点击左侧删除，即取消了依附关系。

3. 对于折返楼梯可调节中位平台高度，在依附中对应的中位平台后输入距楼地面的高度即可。

4. 画组合楼梯时可调节梯梁的偏移位置，在梯梁后的偏移列输入数值。

常见问题

1.有些工程的楼梯构件复杂，不属于常见的几种样式，如何处理？

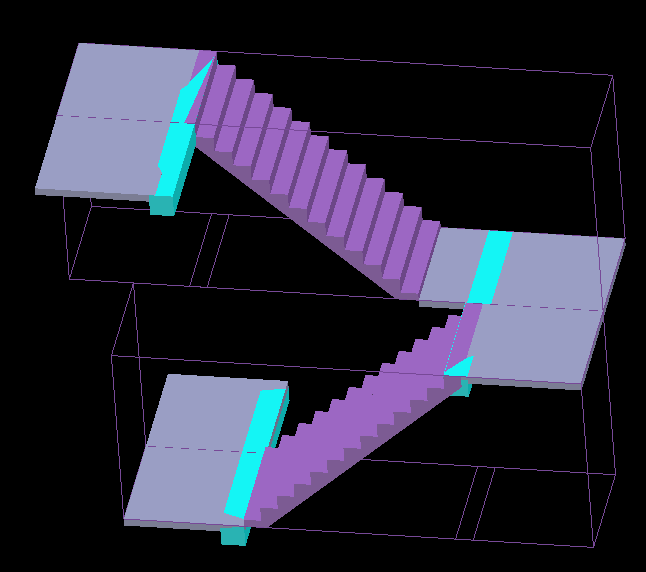

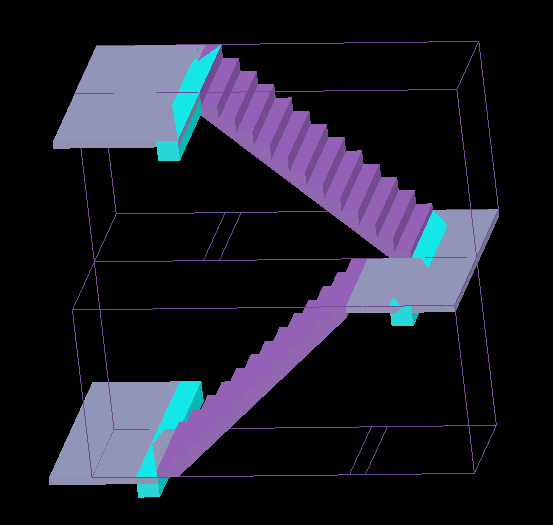

通过拼接（调整标高）两个单跑楼梯，可以画出组合楼梯，如下图。

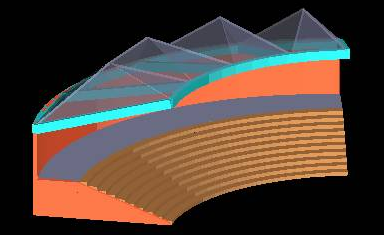

2.阶梯教室、体育看台 如何处理？

在楼梯类型中选择台阶，使用“连线画”布置即可，如果是弧形台阶，配合“画线工具栏”绘制弧形台阶即可。

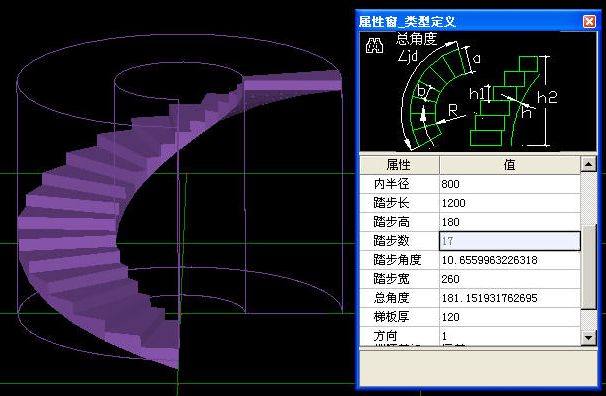

3.旋转楼梯如何处理？

在楼梯类型中选择楼梯，定义一个楼梯的类型定义，如：LT-4。将LT-4的样式选为螺旋楼梯，设置使用“连线画”，布置即可

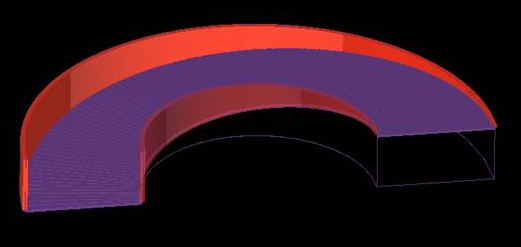

4.地下车库的坡道如何如何处理？

在楼梯类型中选择坡道，定义一个坡道的类型定义，如：PD-1。将PD-1的样式选为（坡道2），通过连线画功能完成，注意：绘制时需要打开偏移窗（快捷键：F3），设置坡道两端的标高即可。

5.在楼梯中能否给出水平投影面积的量？如果可以如何查看？

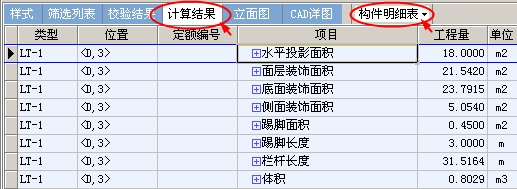

能，点击楼梯在明细窗口中选择“计算结果”、“构件明细表”见下图：

在计算结果中可以查看水平投影面积、面层装饰面积、侧面装饰面积、侧面装饰面积、栏杆长度等等。

示例工程

点击查看示例工程
