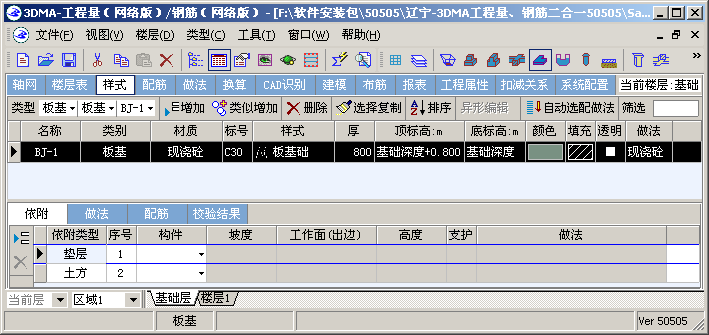

样式定义

查看【样式】页签的基本功能介绍，请点击此处 。

标高：设置构件标高，一般底标高设为：基础深度。关于基础深度的介绍请参见：工程属性中的 工程信息 。

依附：在建模和样式页签下方的依附页签中，可以定义依附，如依附垫层和土方，如何定义依附请参见：定义依附 。

绘制方法

板基属于“面状构件”，绘制方法参见 绘制面状构件 。

构件编辑请参见：建模中的 基本编辑 。

查看包括基本编辑等常用操作，可详见 建模 。

常见问题

1.筏板基础存在高差时导角如何设置？

选中需要设置导角的筏板，点击“位置修改”，可根据筏板每边的序号，设置对应边的导角宽、高及放缩。详细见： 基本编辑 中的板基位置修改。

2.一侧上下都需要做导角时在软件中应该如何实现？

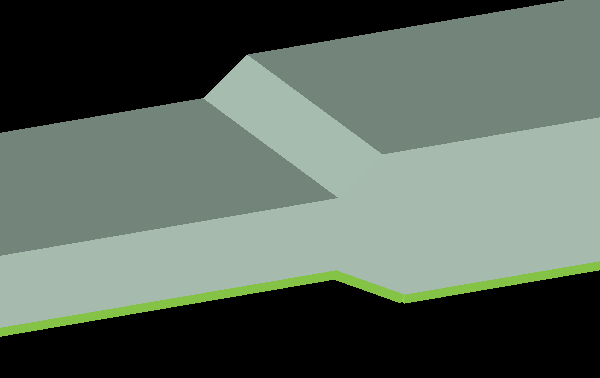

在软件中设置一侧的导角时用导角高的正负来判断这一侧的上边还是下边，当上下都需要设置导角时该如何实现，如下图：

此时可把筏板分两层绘制，分别设置上下不同导角。即将此筏板分为上下两层筏板来绘制，上层筏板设置上部导角，下层筏板设置下部的导角即可实现筏板一侧上下都有导角的问题了。
