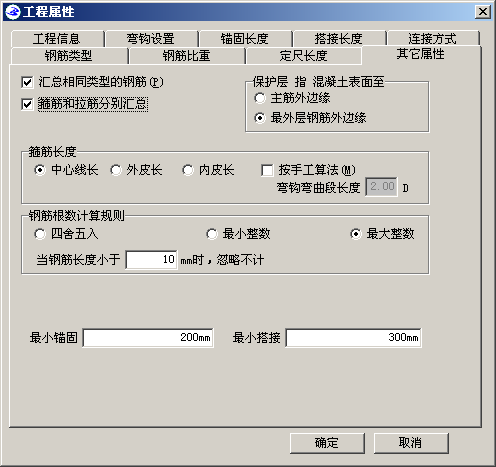

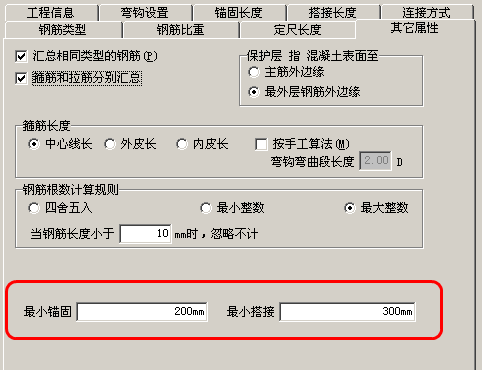

在其它属性中可根据工程修改对软件与钢筋的计算方法。如下图:

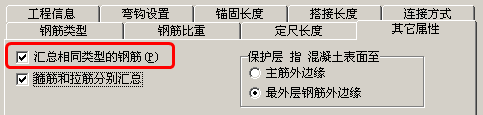

设置相同类型的钢筋是否汇总到一起。当选中“汇总相同类型的钢筋”时,软件按照钢筋级别来汇总,即根据一级钢、二级钢等进行汇总。
设置拉筋与箍筋是否汇总在一起。当选中“箍筋和拉筋分别汇总”时,软件会把箍筋与拉筋分开汇总,软件默认分别汇总。

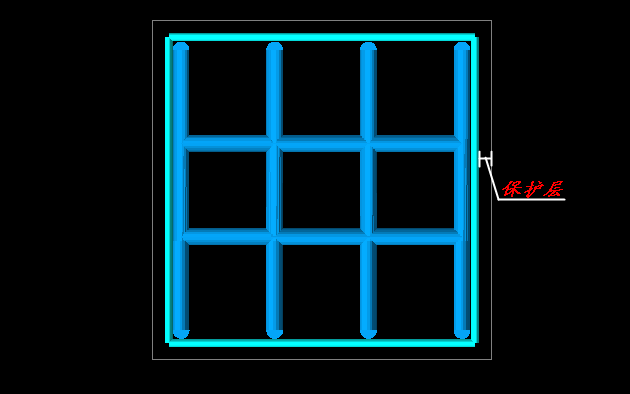

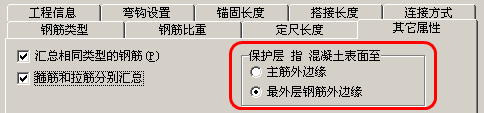

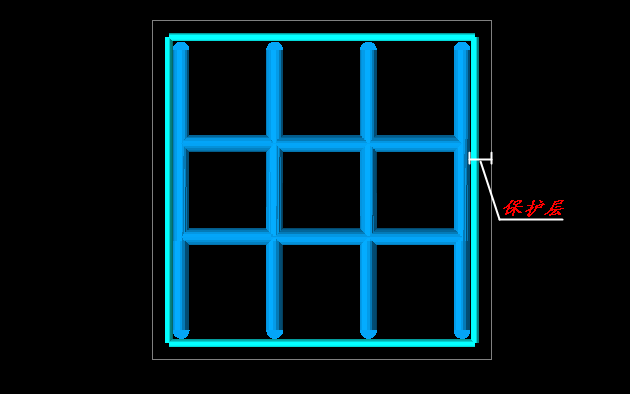

“保护层指混凝土表面至”选项是针对03G101图集以及11G101图集的不同之处设置的选项,因为在不同的图集中保护层的计算方法有所不同,所以可根据工程需要选择“主筋外边缘”或者“最外层钢筋外边缘”。注意的问题是在这里选择的选项,连动着修改使用的图集。

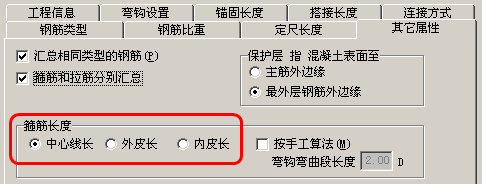

箍筋长度有三种不同计算方法,分别为中心线长、外皮长和内皮长,计算方法可根据具体工程选择。
箍筋内皮:周长 – 8*保护层 + 2*弯折系数
箍筋外皮:周长 – 8*保护层 + 8*直径 + 2*弯折系数
中心线:周长 – 8*保护层 + 4*直径(8*半径)+ 2*弯折系数
软件结合各地方实际计算箍筋需求,提供了内皮、外皮、中心线三个尺寸的计算选项,满足了各种计算需求。

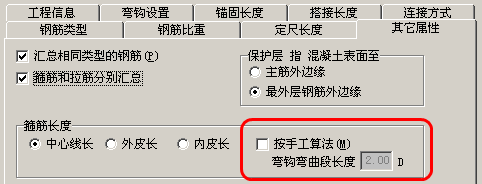

箍筋计算时的弯折长度计算,可根据需求自主填写1.9或者2,软件中默认为1.87D。

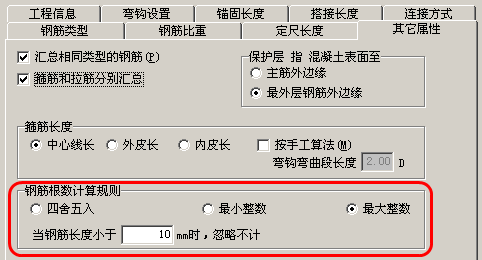

当在计算中出现小数位时,需要选择小数位如何处理。根据需要选择不同选项,如:四舍五入、最小整数、最大整数,还可以设置当钢筋长度小于多少mm时,忽略不计等。
钢筋排列根数是按布置范围/布置间距计算的,如果结果不是整数如何处理。
梁箍筋根数=(加密区长度/加密区间距+1)×2+ (非加密区长度/非加密区间距-1)
加密箍筋根数=(850/100+1)×2=(8.5+1)×2
非加密箍筋根数=3200/200-1=15
最大整数=27 ; 最小整数=25 ; 四舍五入=27

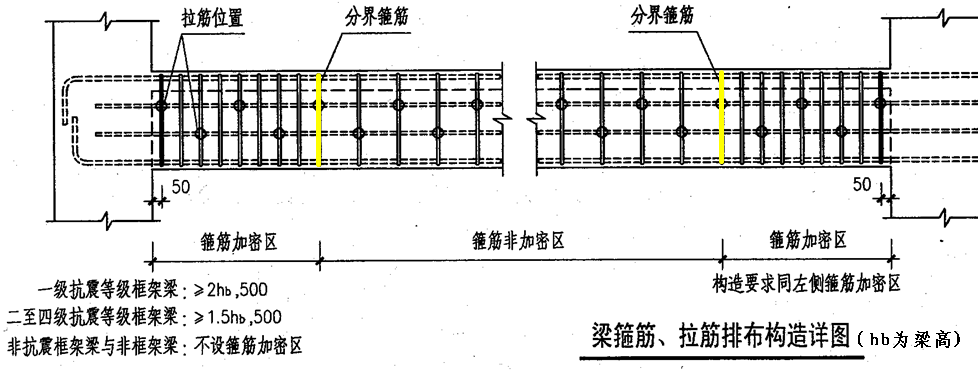

注意加密区范围需扣除起步距离(50mm),图集如下:
在图集中规定在某个位置最小锚固长度为多少,在工程中可以根据实际需要,设置在工程中的“最小锚固”长度。
“最小搭接”与最小锚固意义相同,根据实际工程在“最小搭接”处输入工程搭接处的最小搭接长度。

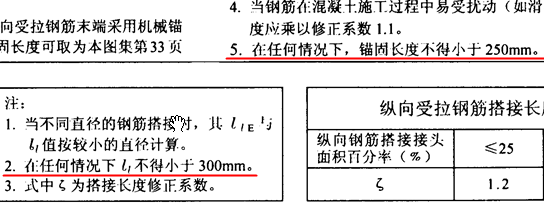

最小锚固、搭接要求按工程需求修改,不足此数值按软件此数值计算。软件默认值为图集要求如图:
